AA Serie

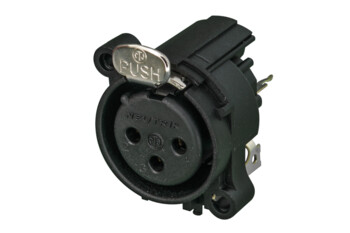

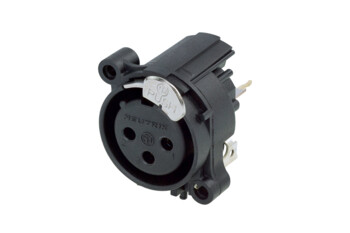

Günstigste XLR Chassis Serie im runden Plastikgehäuse zur Panelmontage. Frontplattenausschnitt und Leiterplatten Layout sind zu 100% mit der A Serie kompatibel. Neuer "Tulpenkontakt" mit hohem Kontaktdruck für höchste Beständigkeit. Als 3-poliger Male und Female Stecker erhältlich. UL recognized component.

Anschlussvarianten
V =  Vertikale Leiterplattenmontage, gerade Pins
H =  Horizontal Leiterplattenmontage, abgewinkelte Pins

Verriegelung

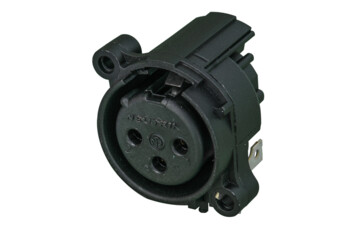

-0  = Verriegelung über Rückhaltefeder, kein Push
Kein Suffix = Push Verriegelung

Erdungsoptionen
Male Chassisstecker
-0 = Masse-Kontakt verbunden mit Steckergehäuse, jedoch nicht mit Frontplatte und Pin 1
-1 = Gehäuse des Gegensteckers mit Pin 1 und Front Panel
Kein Suffix = Separater Massekontakt mit dem Gehäuse des Gegensteckers und Front Panel

Female Chassisstecker
-1 = Gehäuse des Gegensteckers mit Pin 1 und Front Panel
-2 = Separater Massekontakt mit dem Gehäuse des Gegensteckers und Front Panel
Kein Suffix = Kein Masse-/Gehäuse Kontakt

Panelmontage von Hinten

Befestigung
Selbstschneidende PLASTITE®* Schraube mit trilobularem 2.9x1.06 mm Gewinde (A-Schraube)
(PLASTITE® ist eine eingetragene Marke von SFS Unimarket)

Frontplattenstärke 1 - 3 mm
