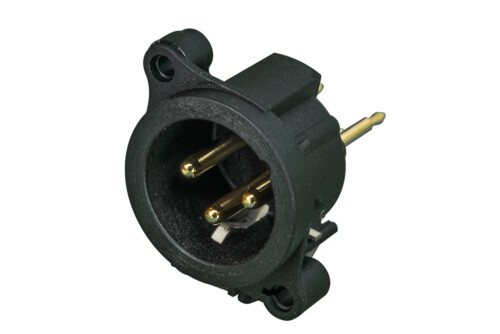

NC3MAAV-0

3 polige Chassisstecker, Erdung: Masse Kontakt verbunden mit Steckergehäuse, jedoch nicht mit Frontplatte und Pin 1, vertikale Leiterplattenmontage

Günstigste XLR Chassis Serie im runden Plastikgehäuse zur Panelmontage. Frontplattenauschnitt und Leiterplatten Layout sind zu 100% mit der A Serie kompatibel. "Tulpenkontakt" mit hohem Kontaktdruck für höchste Beständigkeit. Entflammbarkeit UL94 HB. UL recognized component.

Features & Benefits

Günstigste XLR Chassis Serie
"Tulpenkontakt" mit hohem Kontaktdruck für höchste Beständigkeit
Kontakte und PCB Anschlüsse teilweise mit Gold beschichtet für beste Leitfähigkeit und Lötbarkeit

Downloads

01 NEUTRIK Section XLR Connectors PG DE 202202-V23_opt

pdf - 3.61 MB

Links

UL Certificate (ECBT2.E135070)

Technische Informationen

Produkte
Titel	NC3MAAV-0
Verbindungstyp	XLR
Geschlecht	male

Elektrisch
Kapazität zwischen Kontakten	≤ 4 pF
Durchgangswiderstand	≤ 6 mΩ
Durchschlagsfestigkeit	1,5 kVdc
Isolationswiderstand	> 10 GΩ (initial)
Nennstrom pro Kontakt	6 A
Nennspannung	< 50 V
Erdungsoptionen	Ground contact connected to shell ground, but not to chassis and Pin 1

Mechanische Daten
Einsteckkraft	≤ 20 N
Aussteckkraft	≤ 20 N
Lebensdauer	> 1000 mating cycles
Anschlussart	vertical PCB mount
Verriegelung	Latch lock
Einbaurichtung	Rear mounting
Gehäuseform	A
Mounting	A-Screw

Material
Kontakte	Brass (CuZn35Pb2)
Gehäuse	Polyamide (PA 6.6 30 % GR)

Umwelt
Zulassungen	UL
Entflammbarkeit	UL 94 HB
Normenkompatibilität	IEC 61076-2-103
Schutzklasse	IP 40
Lötbarkeit	Complies with IEC 68-2-20
Temperaturbereich	-30 °C to +80 °C
