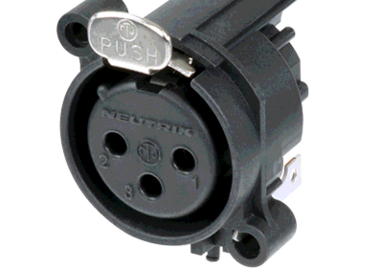

A Serie

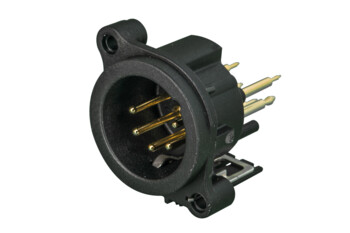

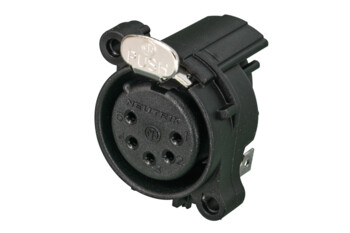

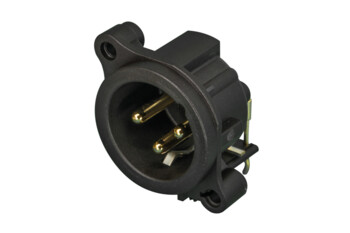

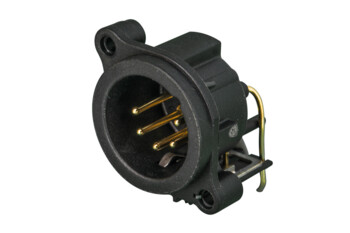

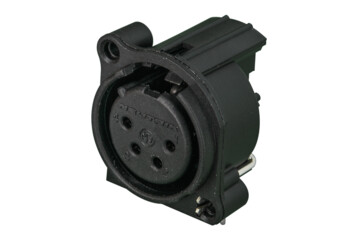

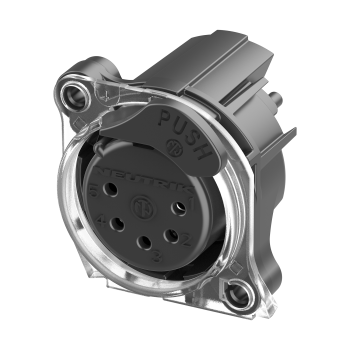

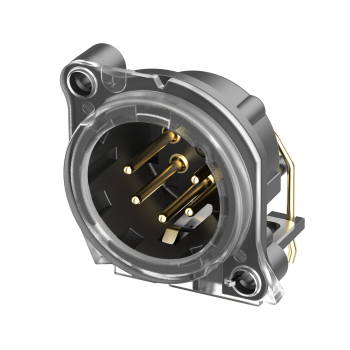

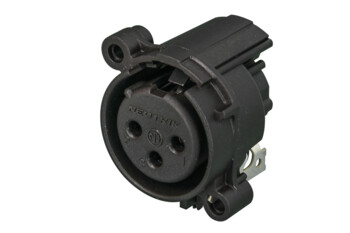

XLR Einbaubuchsen nach dem neuesten Stand der Technik im runden Plastikgehäuse zur Panelmontage. Diese Buchsen mit kleinstem Einbaumass bieten eine sehr hohe Packdichte (23 mm zwischen den Zentren). Neu konstruierte, hartvergoldete Tulpenkontakte bei den 3-poligen und Gabelkkontakte bei den 4 und 5-poligen female Buchsen und polierte Kontaktbereiche. 3, 4 und 5-polig, mit verschiedenen Erdungs- und Anschlussvarianten als Male und Female Stecker verfügbar.

Anschlussvarianten

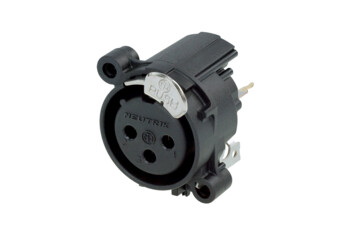

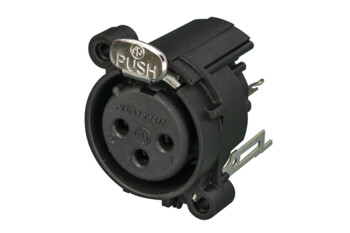

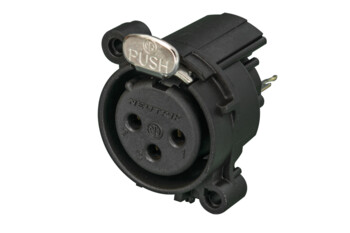

V =  Vertikale Leiterplattenmontage, gerade Pins

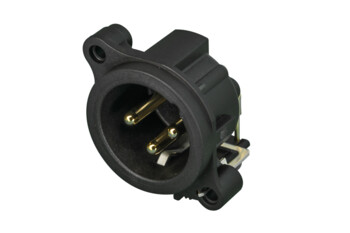

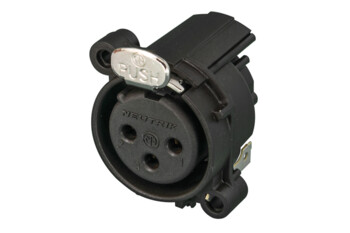

H =  Horizontal Leiterplattenmontage, abgewinkelte Pins

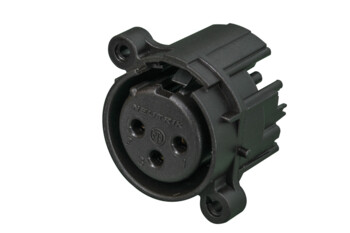

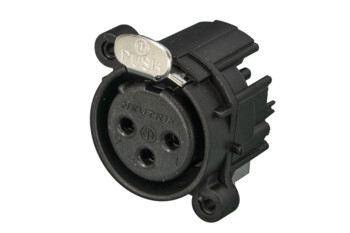

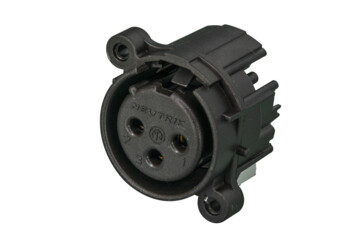

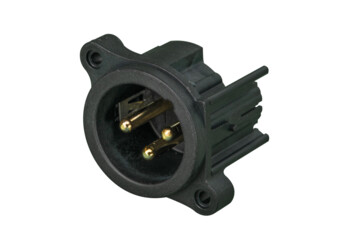

HL = Seitliche Leiterplattenmontage, links

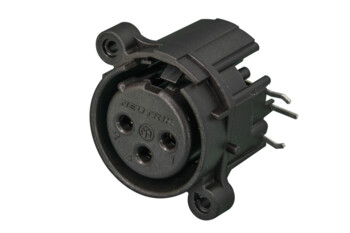

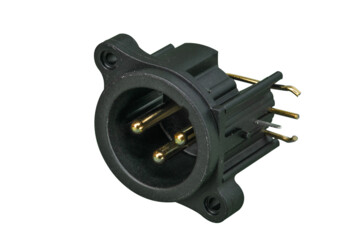

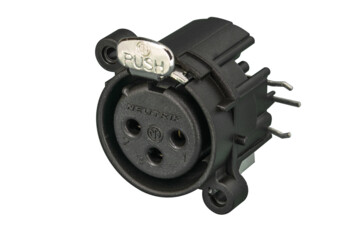

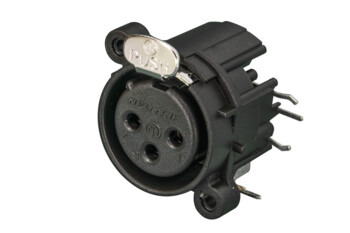

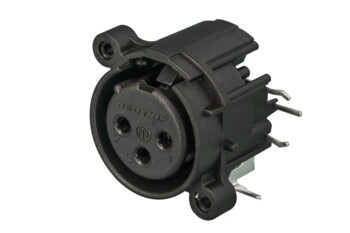

HR = Seitliche Leiterplattenmontage, rechts

Verriegelung

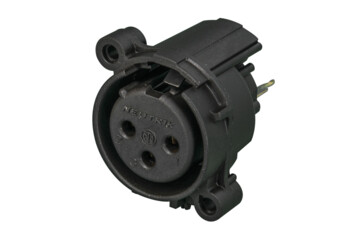

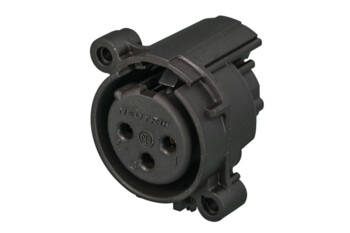

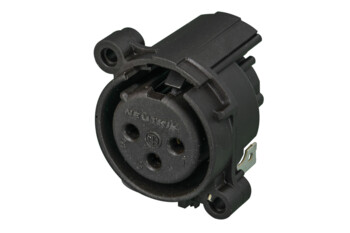

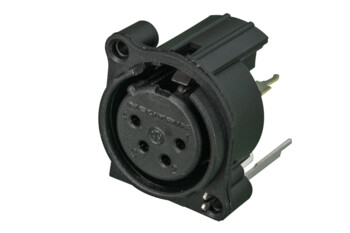

-0  = Verriegelung über Rückhaltefeder, kein Push

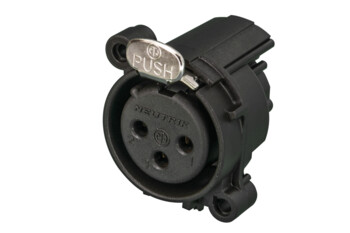

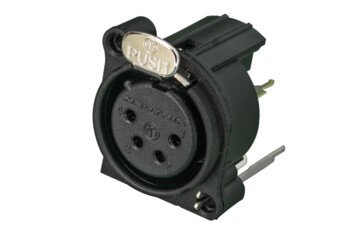

Kein Suffix = Push Verriegelung

Erdungsoptionen

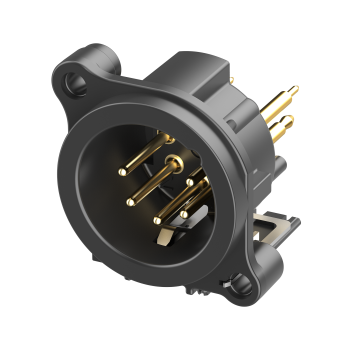

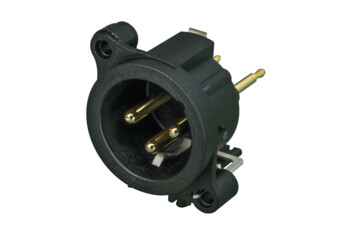

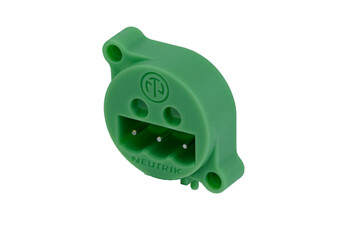

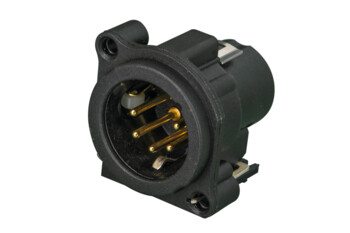

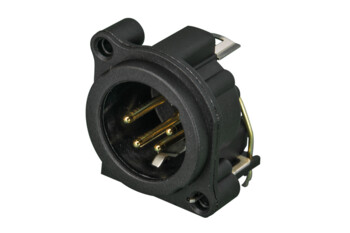

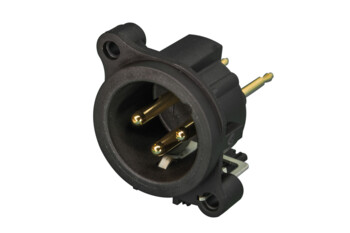

Male Chassisstecker
-0, L, R = Masse-Kontakt verbunden mit Steckergehäuse, jedoch nicht mit Frontplatte und Pin 1
Kein Suffix = Separater Massekontakt mit dem Gehäuse des Gegensteckers und Front Panel

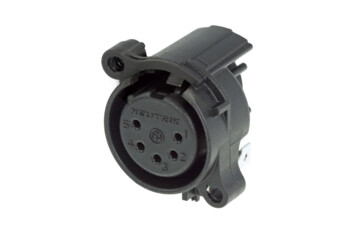

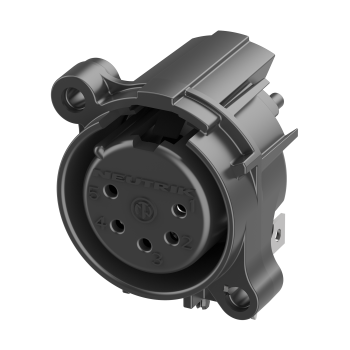

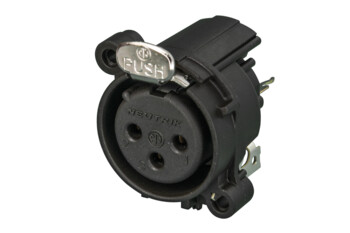

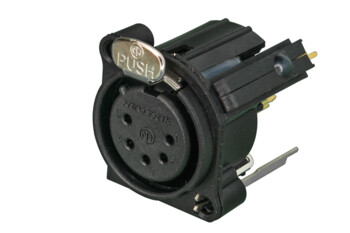

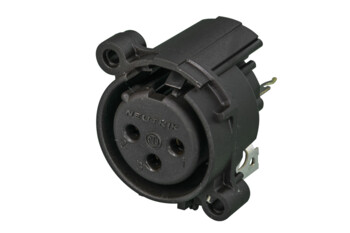

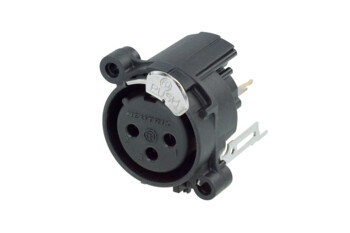

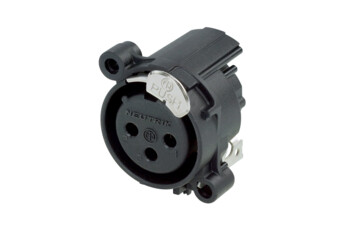

Female Chassisstecker
-1 = Gehäuse des Gegensteckers mit Pin 1 und Front Panel

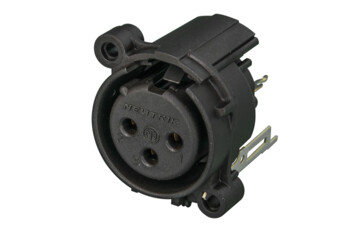

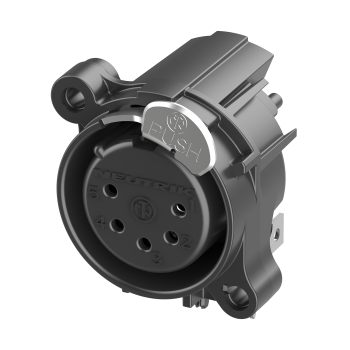

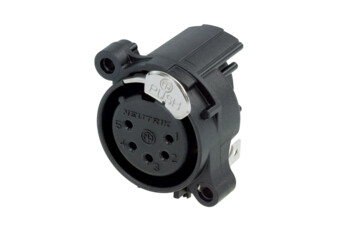

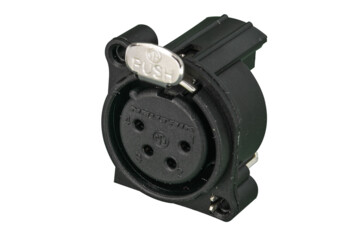

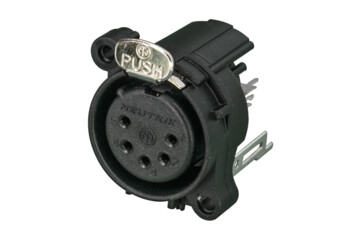

-2 sowie 4- und 5-pol Varianten = Separater Massekontakt mit dem Gehäuse des Gegensteckers und Front Panel
Kein Suffix = Kein Masse-/Gehäuse Kontakt

Panelmontage von Hinten

Befestigung
Selbstschneidende PLASTITE®* Schraube mit trilobularem 2.9x1.06 mm Gewinde (A-Schraube)
*PLASTITE® ist eine eingetragene Marke von SFS Unimarket

Frontplattenstärke 1 - 3 mm
