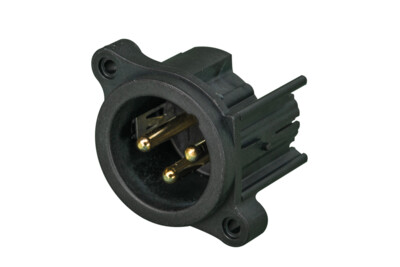

NC3MAHL
3 poliger Chassisstecker, Erdung: Masse-Kontakt verbunden mit Steckergehäuse, jedoch nicht mit Frontplatte und Pin 1, linksseitige Leiterplattenmontage
Einbaubuchsen nach dem neuesten Stand der Technik im runden Plastikgehäuse zur Panelmontage.
Diese Buchsen mit kleinstem Einbaumass bieten eine sehr hohe Packdichte (23 mm zwischen den Steckerzentren), neu konstruierte, hartvergoldete Gabelkontakte und polierte Kontaktpunkte. UL recognized component.
Features & Benefits
- Kleinster XLR Einbaustecker, höchste Packdichte
- Plastik Gehäuse, Stahl Verriegelung
- Polierter Kontaktbereich, hartvergoldet
- Gehäuse Entflammbarkeit UL94V-0
Downloads
Technische Informationen
| Produkte | |
|---|---|
| Titel | NC3MAHL |
| Verbindungstyp | XLR |
| Geschlecht | male |
| Elektrisch | |
|---|---|
| Kapazität zwischen Kontakten | ≤ 4 pF |
| Durchgangswiderstand | ≤ 6 mΩ |
| Durchschlagsfestigkeit | 1,5 kVdc |
| Isolationswiderstand | > 10 GΩ (initial) |
| Nennstrom pro Kontakt | 6 A |
| Nennspannung | < 50 V |
| Erdungsoptionen | ground contact connected to shell ground, but not to front panel and Pin 1 |
| Mechanische Daten | |
|---|---|
| Einsteckkraft | ≤ 20 N |
| Aussteckkraft | ≤ 20 N |
| Lebensdauer | > 1000 mating cycles |
| Leiterquerschnitt | |
| Verriegelung | Latch lock |
| Einbaurichtung | Rear mounting |
| Gehäuseform | A |
| Mounting | A-Screw |
| Material | |
|---|---|
| Kontakte | Brass (CuZn35Pb2) |
| Gehäuse | Polyamide (PA 6.6 30 % GR) |
| Umwelt | |
|---|---|
| Zulassungen | UL |
| Entflammbarkeit | UL 94 V-0 |
| Normenkompatibilität | IEC 61076-2-103 |
| Schutzklasse | IP 40 |
| Lötbarkeit | Complies with IEC 68-2-20 |
| Temperaturbereich | -30 °C to +80 °C |
