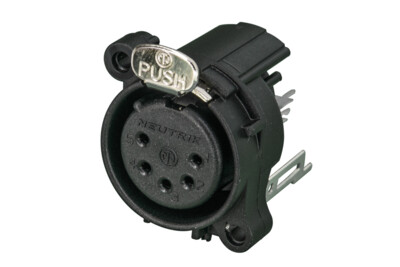

NC5FAV

PHASE OUT

direct replacement / successor: NC5FAV1

5 polige Chassisbuchse, Erdung: separater Massekontakt mit dem Gehäuse des Gegensteckers und Front Panel, vertikale Leiterplattenmontage

Einbaubuchsen nach dem neuesten Stand der Technik im runden Plastikgehäuse zur Panelmontage.
Diese Buchsen mit kleinstem Einbaumass bieten eine sehr hohe Packdichte (23 mm zwischen den Steckerzentren), neu konstruierte, hartvergoldete Tulpenkontakte und verzinnten pcb Anschlüssen.

Features & Benefits

Kleinster XLR Einbaustecker, höchste Packdichte
Plastik Gehäuse, Stahl Verriegelung
Female Tulpenkontakte
Polierter Kontaktbereich, hartvergoldet
Gehäuse Entflammbarkeit UL 94 V-0

Downloads

01 NEUTRIK Section XLR Connectors PG DE 202202-V23_opt

pdf - 3.61 MB

Technische Informationen

Produkte
Titel	NC5FAV
Verbindungstyp	XLR
Geschlecht	female

Elektrisch
Kapazität zwischen Kontakten	≤ 7 pF
Durchgangswiderstand	≤ 6 mΩ
Durchschlagsfestigkeit	1,5 kVdc
Isolationswiderstand	> 10 GΩ (initial)
Nennstrom pro Kontakt	3 A
Nennspannung	< 50 V
Erdungsoptionen	separate ground contact to mating connector shell and front panel

Mechanische Daten
Einsteckkraft	≤ 20 N
Aussteckkraft	≤ 20 N
Lebensdauer	> 1000 mating cycles
Leiterquerschnitt
Anschlussart	vertical PCB mount
Verriegelung	Latch lock
Einbaurichtung	Rear mounting
Gehäuseform	A
Mounting	A-Screw
