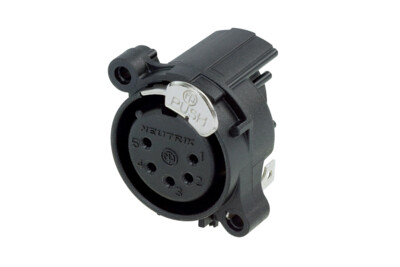

NC5FAH-DA
5 polige Chassisbuchse, Erdung: Gehäuse des Gegensteckers mit Pin 1 und Front Panel, horizontale Leiterplatten-Version, asymmetrischer Push
Einbaubuchsen nach dem neuesten Stand der Technik im runden Plastikgehäuse zur Panelmontage.
Diese Buchsen mit kleinstem Einbaumass bieten eine sehr hohe Packdichte (23 mm zwischen den Steckerzentren), neu konstruierte, hartvergoldete Tulpenkontakte und polierte Kontaktpunkte. Mit dem neuen asymmetrischen Push können zusätzlich 20 % Einbauraum eingespart werden. UL recognized component.
Features & Benefits
- Kleinster XLR Einbaustecker, höchste Packdichte
- Plastik Gehäuse, Stahl Verriegelung
- Female Tulpenkontakte
- Polierter Kontaktbereich, hartvergoldet
- Gehäuse Entflammbarkeit UL 94 V-0
- Für kompakte, enge Einbauverhältnisse - 20 % weniger Platzbedarf
Technische Informationen
| Produkte | |
|---|---|
| Titel | NC5FAH-DA |
| Verbindungstyp | XLR |
| Geschlecht | female |
| Elektrisch | |
|---|---|
| Kapazität zwischen Kontakten | ≤ 7 pF |
| Durchgangswiderstand | ≤ 6 mΩ |
| Durchschlagsfestigkeit | 1,5 kVdc |
| Isolationswiderstand | > 10 GΩ (initial) |
| Nennstrom pro Kontakt | 3 A |
| Nennspannung | < 50 V |
| Erdungsoptionen | separate ground contact to mating connector shell and front panel |
| Mechanische Daten | |
|---|---|
| Einsteckkraft | ≤ 20 N |
| Aussteckkraft | ≤ 20 N |
| Lebensdauer | > 1000 mating cycles |
| Leiterquerschnitt | |
| Anschlussart | Horizontal PCB mount |
| Verriegelung | Latch lock |
| Einbaurichtung | Rear mounting |
| Gehäuseform | A |
| Mounting | A-Screw |
| Material | |
|---|---|
| Kontakte | Bronze (CuSn6) |
| Einsatz | Polyamide (PA66) |
| Verriegelungselement | Steel Ck67 |
| Verriegelungselement Beschichtung | Nickel |
| Gehäuse | Polyamide (PA 6.6 30 % GR) |
| Umwelt | |
|---|---|
| Entflammbarkeit | UL 94 V-0 |
| Normenkompatibilität | IEC 61076-2-103 |
| Schutzklasse | IP 40 |
| Lötbarkeit | Complies with IEC 68-2-20 |
| Temperaturbereich | -30 °C to +80 °C |
