D Serie

XLR Einbaubuchsen und -stecker im einheitlichen D-Metallgehäuse zur Leiterplattenmontage. Das Metallgehäuse und 3 Massekontakte schützen vor HF. Für einfacheres Anschliessen lässt sich der Einsatz aus dem Gehäuse nehmen. Verfügbar in Nickel oder schwarzem Gehäuse mit silber- oder goldbeschichteten Kontakten. UL recognized component.

Anschlussvarianten

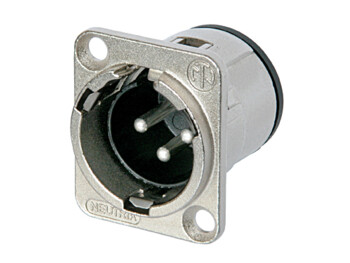

V =  Vertikale Leiterplattenmontage, gerade Pins
H =  Horizontal Leiterplattenmontage, abgewinkelte Pins

Verriegelung
Push Verriegelung

Erdungsoptionen
Separater Massekontakt mit dem Gehäuse des Gegensteckers und Front Panel

Panelmontage von Hinten oder Vorne

Befestigung
Panel
Standard: Montagelöcher für M3 Senkschrauben oder Nieten

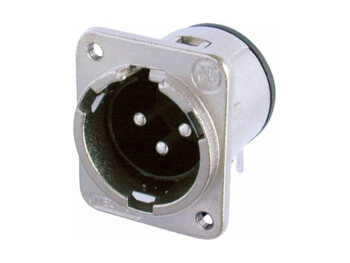

M3 Version: M3 Schneidschrauben

Einsatz auf Leiterplatte
Schneidschraube, Durchmesser 2.2 mm, max. Länge 5 mm (z.B. KA22x5)

Frontplattenstärke 1 - 3 mm
