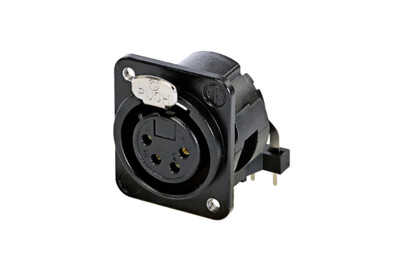

NC4FDM3-H-B-1
4 polige Chassisbuchse, horizontale Leiterplattenmontage, schwarz verchromtes Gehäuse, Gold beschichtete Kontakte, M3 Gewinde
Kompaktes Metallgehäuse mit integriertem Massekontakt, der eine exzellente Schirmung und einen ausgezeichneten Schutz gegen HF Störungen bietet.
Der Einsatz lässt sich NICHT aus dem Gehäuse nehmen.
Features & Benefits
- Metallgehäuse bietet beste Rundumschirmung gegen hochfrequente und elektromagnetische Störungen
- Duplex Massekontakt für beste Kontaktintegrität zwischen Einbaubuchse und Kabelstecker
- Massekontakt kann einfach mit Pin 1 verbunden werden
- Installationskompatibilität durch Standard D Gehäuse
- Der Einsatz lässt sich NICHT aus dem Gehäuse nehmen.
- Leiterplattenmontage
Downloads
Technische Informationen
| Produkte | |
|---|---|
| Title | NC4FDM3-H-B-1 |
| Connection Type | XLR |
| Gender | female |
| Elektrisch | |
|---|---|
| Capacitance between contacts | ≤ 7 pF |
| Contact resistance | ≤ 5 mΩ |
| Dielectric strength | 1,5 kVdc |
| Insulation resistance | > 10 GΩ (initial) |
| Rated current per contact | 10A |
| Rated voltage | < 50 V |
| Mechanische Daten | |
|---|---|
| Insertion force | ≤ 20 N |
| Withdrawal force | ≤ 20 N |
| Lifetime | > 1000 mating cycles |
| Wiring | Horizontal PCB mount |
| Locking device | Latch lock |
| Mounting direction | Rear mounting |
| Chassis shape | D |
| Mounting | Mounting holes with M3 threads |
| Material | |
|---|---|
| Contact plating | Au |
| Contacts | Brass (CuZn39Pb3) |
| Insert | Polyamide (PA 6.6 30 % GR) |
| Locking element | Steel Ck67 |
| Locking element plating | Nickel |
| Shell | Zinc diecast (ZnAl4Cu1) |
| Shell plating | Black chromium |
| Umwelt | |
|---|---|
| Flammability | UL 94 V0 |
| Temperature range | -30 °C to +80 °C |
