neutrik > Produkte > NC5MBV-B

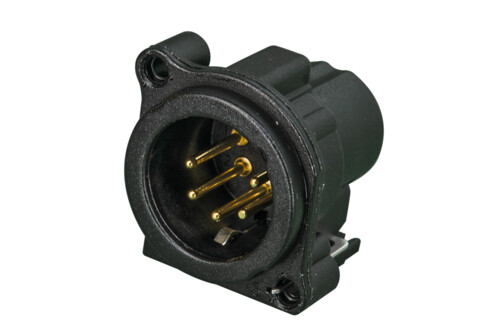

NC5MBV-B

NC5MBV-B

5 poliger Chassisstecker mit schwarzverchromtem Metallflansch, Erdung: Separater Massekontakt mit dem Gehäuse des Gegensteckers und Front Panel, vertikale Leiterplattenmontage

Die B Serie ist der A Serie sehr ähnlich. Der Unterschied besteht in einem Metallring an der Frontseite, zur besten Masseverbindung zur Frontplatte. Der Rundum Massekontakt stellt einen Schirm gegen EMI Störungen dar.

Datenblatt Download
Auswahl Themen
Features & Benefits Downloads Technische Informationen Zubehör
Datenblatt Download

Features & Benefits

  • Kleinster XLR Einbaustecker, höchste Packdichte
  • Metallring für einen rundum Massekontakt für beste EMI und HF Schirmung
  • Gehäuse Entflammbarkeit UL 94 V-0

Downloads

  • Strichzeichnung NC5MBV
  • Strichzeichnung NC5MBV
  • 3D File NC5MBV
  • Produkt Katalog - Kapitel XLR

Technische Informationen

Produkte
Titel NC5MBV-B
Verbindungstyp XLR
Geschlecht male
Elektrisch
Kapazität zwischen Kontakten ≤ 7 pF
Durchgangswiderstand ≤ 6 mΩ
Durchschlagsfestigkeit 1,5 kVdc
Isolationswiderstand > 10 GΩ (initial)
Nennstrom pro Kontakt 3 A
Nennspannung < 50 V
Erdungsoptionen Separate ground contact connected to mating connector shell and front panel, no connection to Pin 1
Mechanische Daten
Einsteckkraft ≤ 20 N
Aussteckkraft ≤ 20 N
Lebensdauer > 1000 mating cycles
Leiterquerschnitt
Anschlussart vertical PCB mount
Verriegelung Latch lock
Einbaurichtung Rear mounting
Gehäuseform B
Mounting A-Screw
Material
Kontakte Brass (CuZn35Pb2)
Einsatz Polyamide (PA66)
Verriegelungselement Steel Ck67
Ring Zinc diecast (ZnAl4Cu1)
Flange Black Chromium
Gehäusebeschichtung Black KTL
Umwelt
Entflammbarkeit UL 94 V-0
Normenkompatibilität IEC 61076-2-103
Schutzklasse IP 40
Lötbarkeit Complies with IEC 68-2-20
Temperaturbereich -30 °C to +80 °C

Zubehör

A-SCREW
A-SCREW-1-8
ACRM
ACRM-*
dummyPLUG Case
CAS-DUMMY
NDM
NDM
SCM
SCM
SFAV
SFAV
