NC4FX-HD
neutrik / Produkte / NC4FX-HD

NC4FX-HD

Datenblatt Download

PHASE OUT
direct replacement / successor: NC4FXX-HD-D
alternative product: NC4FX-TOP

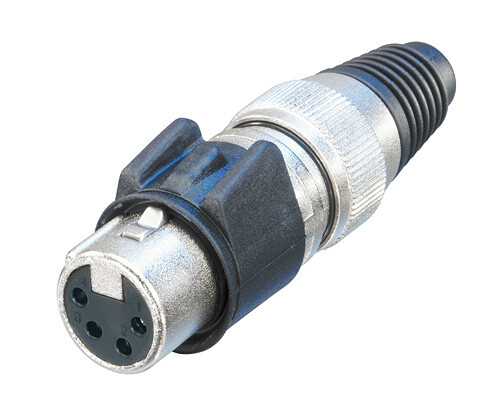

4 polige strapazierfähige Kabelbuchse mit Metallgehäuse, Goldkontakte

Die Kabelsteckverbinder der X-HD Serie für den Ausseneinsatz sind sehr strapazierfähig und spritzwasserdicht nach IP65 im gesteckten Zustand mit einem X-HD Kabelsteckverbinder oder einem MPR-HD Einbaustecker. Vergoldete Kontakte sind Standard.

Features & Benefits
  • "Heavy duty" Kabelstecker für den Ausseneinsatz
  • Spannhülse aus Metall
  • Goldkontakte
  • Spritzwasserdicht nach IP65 wird in folgender Kombination:
    NC*FX-HD - NC*MPR-HD
    NC*FX-HD - NC*MX-HD
  • Spannzangen Kabelzugentlastung für einen sicheren Halt bei jedem Kabel
  • Knickschutz mit Gummiabschluss schützt das Kabel am Steckerende
Downloads
nc4fx-hd-1
pdf - 58.13 KB
nc4fx-hd-2
dxf - 1.43 MB
ul-certificate-of-compliance-xlr-xx--rx--dl--dlx-series
pdf - 220 KB
xlr-hd-ip65-ip67
pdf - 1.33 MB
01 NEUTRIK Section XLR Connectors PG DE 202202-V23_opt
pdf - 3.61 MB
Links
UL Certificate (ECBT2.E135070)

Technische Informationen

Produkte
Titel NC4FX-HD
Verbindungstyp XLR
Geschlecht female
Elektrisch
Kapazität zwischen Kontakten ≤ 7 pF
Durchgangswiderstand ≤ 3 mΩ
Durchschlagsfestigkeit 1,5 kVdc
Isolationswiderstand > 10 GΩ (initial)
Nennstrom pro Kontakt 10 A
Nennspannung < 50 V
Mechanische Daten
Kabeldurchmesser 3.5 - 8.0 mm
Einsteckkraft ≤ 20 N
Aussteckkraft ≤ 20 N
Lebensdauer > 1000 mating cycles
Leiterquerschnitt max. 1.5 mm²
Leiterquerschnitt max. 16 AWG
Anschlussart Solder contacts
Verriegelung Latch lock
Material
Knickschutz Polyurethan
Spannhülse Stainless steel
Kontaktbeschichtung 0.2 µm Au hard alloy over 2 µm Ni
Kontakte Brass (CuZn39Pb3)
Einsatz Polyamide (PA66)
Verriegelungselement St3K32 (latch) / Ck 67 (spring)
Gehäuse Stainless steel
Gehäusebeschichtung Nickel
Zugentlastung Polyacetal (POM)
Umwelt
Zulassungen UL
Entflammbarkeit UL 94 V-0
Normenkompatibilität IEC 61076-2-103
Schutzklasse IP 65
Lötbarkeit Complies with IEC 68-2-20
Temperaturbereich -30 °C to +80 °C
