NO2MW-XP

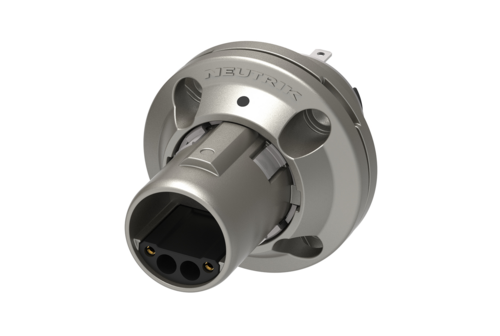

Male Einbausteckverbinder mit widerstandsfähiger und korrosionsbeständiger Beschichtung. 4 Crimp-Kontakte, 1x XB2-Durchgangsbuchse und einem GND-Kontakt für den SMPTE Kabelschirm. Wassergeschützt nach IP68 in gestecktem Zustand mit dem Dichtungskit SCXP-M.
Der Einbausteckverbinder wird als Durchgangsbuchse verwendet und vereinfacht die Installationen durch rückseitigen Anschluss eines XB2-Patchkabels. Der Frontplattenausschnitt entspricht gängigen Abmessungen im Broadcast-Bereich, so dass eine einfache Integration in bestehende Systeme möglich ist.
Für zusätzlichen Verschmutzungs- und Staubschutz bieten wir die Dichtkappe SCNO2MW-XP an
Features & Benefits
- Für OEM Equipment mit gängigen Broadcast-Abmessungen empfohlen
- Entwickelt als Durchgangsverbinder zur Vereinfachung von Wartung und Austausch
- Verbesserte Führungsnase für sicheren und korrekten Anschluss
- Geeignet für Kamera-Verbindungen nach SMPTE bei Innen- und Außenanwendungen (Studio, Übertragungswägen)
- Robuster und verschmutzungsunempfindlicher Hybrid-Durchgangsverbinder
- 1 MPO Ausschnitt für XB2 Patch-Kabel
- 2x Signal
- 2x Versorgung
- 1x GND - IP68 in gestecktem Zustand mit SCXP-M
Downloads
st-no2mw-xp
pdf - 209.16 KB
st-no2mw-xp
dxf - 1.69 MB
d-no2mw-xp
stp - 2.97 MB
BDA 567 - opticalCON DRAGONFLY Chassis Connector - Handling Instruction
pdf - 1.74 MB
DRAGONFLY Business Case - Sales Comparison
vnd.openxmlformats-officedocument.spreadsheetml.sheet - 38.58 KB
NTP11 V2 - opticalCON DRAGONFLY
pdf - 2.28 MB
NEUTRIK_DRAGONFLY_Application Instruction 202206
pdf - 2.79 MB
NEUTRIK_DRAGONFLY-brochure-NF25V8-202206
pdf - 1.85 MB
Certificate_CB_SE-108042M1
pdf - 68.9 KB
BDA 569 V2 - opticalCON DRAGONFLY - Chassis Sealing KIT
pdf - 22.89 MB
BDA 599 V1 - opticalCON DRAGONFLY Contact Crimping
pdf - 310.34 KB
Declaration of Conformity CE
pdf - 408.38 KB
UKCA Declaration of Conformity _DRAGONFLY
pdf - 216.22 KB
Technical Information
| Produkte | |
|---|---|
| Title | NO2MW-XP |
| Gender | male |
| Elektrisch | |
|---|---|
| Contact resistance | < 7 mΩ |
| Insulation resistance | > 10 GΩ (initial) |
| Mains | 240V AC / 10A / 50Hz 120V AC / 10A / 60Hz 300V DC / 7A |
| Sense | 42V AC peak / 1-3A / ≤1kHz 60V DC / 1-3A |
| Mechanische Daten | |
|---|---|
| Insertion force | < 45 N |
| Withdrawal force | < 45 N |
| Lifetime (typ.) | 10'000 mating cycles |
| Locking force | 900 N |
| Locking device | Push-Pull |
| Mounting direction | Front mounting |
| Chassis shape | Common standard Broadcast cut-out |
| Wiresize (power) | max. 16 AWG |
| Wiresize (sense) | max. 24 AWG |
| Material | |
|---|---|
| Contacts | Brass |
| Insert | Polyetherimide and Polycarbonate (PEI+PC) |
| Shell | Zinc diecast and Polyoxymethylen |
| Shell plating | Nickel |
| Umwelt | |
|---|---|
| Temperature range | -40 °C to +75 °C |
| Optical | |
|---|---|
| Insertion loss | Typ. 0.6 dB per connection / Max. 1.0 dB per connection |
| Optical connector | XB2 Feedthrough |
