neutrik > Produkte > XLR Steckverbinder > XLR Einbausteckverbinder > DLX Serie > NC6MSD-LX

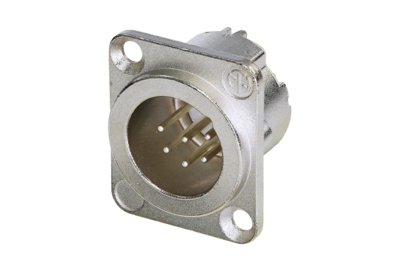

NC6MSD-LX

NC6MSD-LX

6 poliger Chassisstecker, Lötanschlüsse, vernickeltes Gehäuse, Silber beschichtete Kontakte. Kompatibel mit Switchcraft Kontaktanordnung.

Die DLX Serie im kompakten Metallgehäuse mit integriertem Massekontakt, der eine exzellente Schirmung und einen ausgezeichneten Schutz gegen HF Störungen bietet.



Datenblatt Download
Auswahl Themen
Features & Benefits Downloads Technische Informationen Zubehör
Datenblatt Download

Features & Benefits

  • Metallgehäuse bietet beste Rundumschirmung gegen hochfrequente und elektromagnetische Störungen
  • inbaustecker mit robustem Metallverriegelungsfenster
  • Massekontakt kann einfach mit Pin 1 verbunden werden
  • Duplex Massekontakt für beste Kontaktintegrität zwischen Einbaubuchse und Kabelstecker
  • Grosse Lötfahnen zur einfachen Montage
  • Installationskompatibilität durch Standard D Gehäuse

Downloads

  • 3d model NC6MSD-LX (STP)
  • Strichzeichnung NC6MSD-LX
  • Strichzeichnung NC6MSD-LX
  • Product Guide - Section XLR
  • UL Certificate 1977 – XLR XX, RX, DL, DLX Series

Links

  • UL Certficate status (ECBT2.E135070)

Technische Informationen

Produkte
Titel NC6MSD-LX
Verbindungstyp XLR
Geschlecht male
Elektrisch
Kapazität zwischen Kontakten ≤ 7 pF
Durchgangswiderstand ≤ 3 mΩ
Durchschlagsfestigkeit 1,5 kVdc
Isolationswiderstand > 2 GΩ (initial)
Nennstrom pro Kontakt 7,5 A
Nennspannung < 50 V
Mechanische Daten
Einsteckkraft ≤ 20 N
Aussteckkraft ≤ 20 N
Lebensdauer > 1000 mating cycles
Leiterquerschnitt max. 1.0 mm²
Leiterquerschnitt max. 18 AWG
Anschlussart Solder contacts
Verriegelung Latch lock
Gehäuseform D
Equivalent Switchcraft pin arrangement
Material
Kontaktbeschichtung 2 µm Ag over 2 µm Ni
Kontakte Brass (CuZn39Pb3)
Einsatz Polyamide (PA 6.6 30 % GR)
Verriegelungselement Steel Ck67
Gehäuse Zinc diecast (ZnAl4Cu1)
Gehäusebeschichtung Nickel
Umwelt
Entflammbarkeit UL 94 HB
Normenkompatibilität IEC 61076-2-103
Schutzklasse IP 40
Lötbarkeit Complies with IEC 68-2-20
Temperaturbereich -30 °C to +80 °C

Accessories

dummyPLUG Case
CAS-DUMMY
DBA
DBA-BL
DSS
DSS-*
MFD
MFD
NDM
NDM
SCDM
SCDM
SCDP
SCDP-*
SCDR
SCDR
SCDX geschlossen
SCDX
SCM
SCM
SCCD-W
SCCD-W
SCD-W
SCD-W
