NAC3PX-TOP
neutrik / Produkte / powerCON® / powerCON® TRUE1 / powerCON® TRUE1 Einbausteckverbinder / NAC3PX-TOP

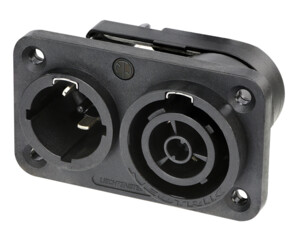

NAC3PX-TOP

Datenblatt Download

Geräteeingangs-/Ausgangs-Kombination, 1/4" Flachsteckanschlüsse

Der powerCON TRUE1 TOP ist ein verriegelbarer 16-A-Netzstecker für Außenanwendungen. Er ersetzt Gerätesteckvorrichtungen überall dort, wo eine sehr robuste Lösung in Kombination mit einer Verriegelung benötigt wird, um eine sichere Stromverbindung zu gewährleisten.

Der powerCON TRUE1 TOP ist ein schaltbarer Steckverbinder (CBC), d.h. er kann unter Last oder Spannung gesteckt oder getrennt werden.

Features & Benefits

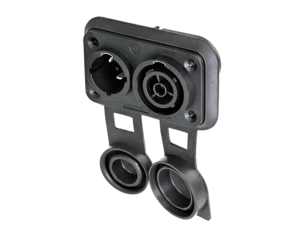

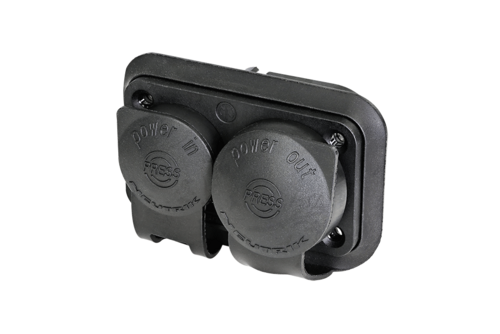

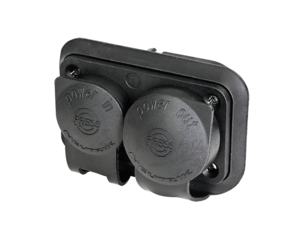

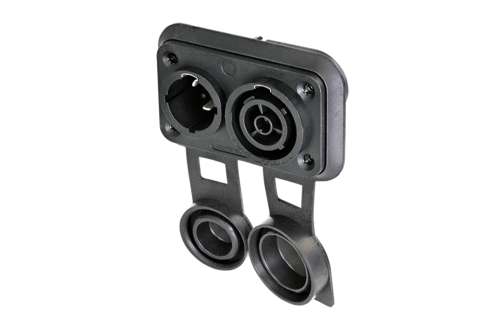

  • Schutzart IP65, UL50E, Typ 4 in Kombination mit SCNAC-PX (gesteckt oder mit geschlossener Kappe)
  • Hochbelastbarer, abgedichteter Leistungsstecker für raue und anspruchsvolle Umgebungen
  • Verwendet hochschlagfeste, UV-beständige Materialien
  • Echter Netzstecker mit Ausschaltvermögen (CBC)
  • Verriegelbarer 16 A Einphasenstecker (USA: 20 A)
  • Einfaches und zuverlässiges Drehverriegelungssystem
  • Äußerst robust und zuverlässig
  • Einzigartige NEUTRIK Kabelhalterung
  • ENEC-zertifiziert nach IEC 60320
  • UL498 zertifiziert
Downloads
NAC3PX-TOP
stp - 3.86 MB
st-nac3px-top
pdf - 180.02 KB
st-nac3px-top
dxf - 1.21 MB
BDA 543 V3 - powerCON TRUE1 TOP - NAC3PX-TOP
pdf - 2.15 MB
Neutrik TOP Products - NF23 V07 202111
pdf - 5.03 MB
NAC3PX_VDE_Certificate
pdf - 157.2 KB
CB-DE1-61607
pdf - 99.79 KB
Certificate_UL_E343813-20110501 (2024-05-08)
pdf - 436.33 KB
Links
UL Certificate (ECBT2.E343813) cUL Certificate (ECBT8.E343813)

Technische Informationen

Produkte
Title NAC3PX-TOP
Elektrisch
Contact resistance ≤ 2 mΩ
Dielectric strength 4 kVdc / 2.8 kVac
Insulation resistance > 1 GΩ (after damp heat test IEC 68-2-30)
Number of electrical contacts 2 + PE
Rating Europe EN 60320-1: 16 A 250 V AC
Rating USA UL 498: 20 A 250 V AC
Mechanische Daten
Lifetime > 5000 mating cycles
Wiresize 2.5 mm²
Wiresize 12 AWG
Material
Contact plating 2 µm Ag
Locking element Stainless steel
Shell Polyamide (PA 6.6)
Contacts Spring Copper (CuSn0.2)
Umwelt
Flammability UL 94 V-0
Protection class IP65 in combination with Sealing cap (mated or with closed cap)
Temperature range -30°C to +80°C according to IEC 61984
-5°C to +40°C according to IEC 60320-1
Zubehör
NSSC-3

Gefederte Dichtkappe PX für powerCON Chassis

powerCON_SCNAC-04_persp front_RGB_WEB.png
SCNAC-04

SCNAC-04 - Gummidichtkappen mit Doppelkappen für powerCON TRUE1 TOP 16 A Einbausteckverbinder NAC3PX-TOP
