NAC3FPX-TOP
neutrik / Produkte / powerCON® / powerCON® TRUE1 / powerCON® TRUE1 Einbausteckverbinder / NAC3FPX-TOP

NAC3FPX-TOP

Datenblatt Download

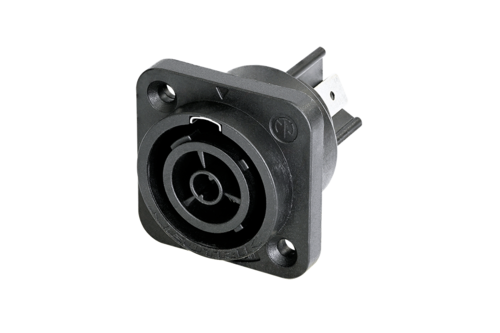

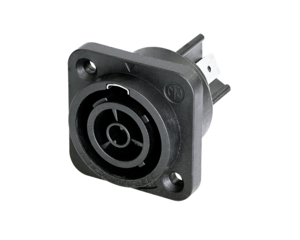

Geräteeinbausteckdose, Power-out; 6,35 mm Flachsteckzungen.

Die powerCON TRUE1 TOP Serie ist eine Steckvorrichtung für Außenanwendungen mit einer Strombelastbarkeit bis 16 A.  Sie darf unter Last und Spannung ein- und ausgesteckt werden.

Mit powerCON TRUE1 TOP können Kaltgerätestecker ersetzt werden, wenn eine besonders robuste Verbindung mit Verriegelung benötigt wird, um eine sichere Versorgung zu gewährleisten.

Features & Benefits
  • Speziell abgedichtete Netzsteckvorrichtung für hohe Beanspruchung in rauer Umgebung mit hohen Anforderungen

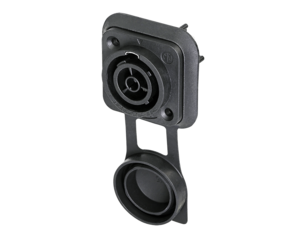

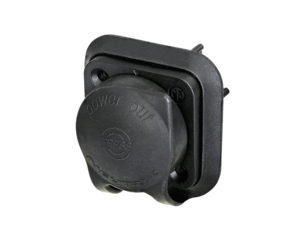

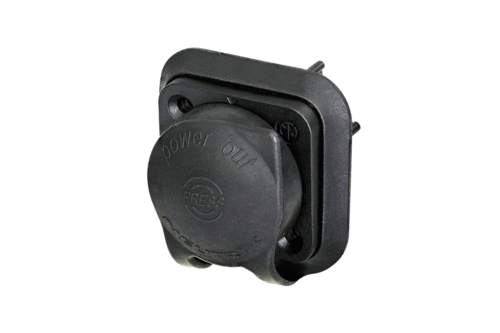

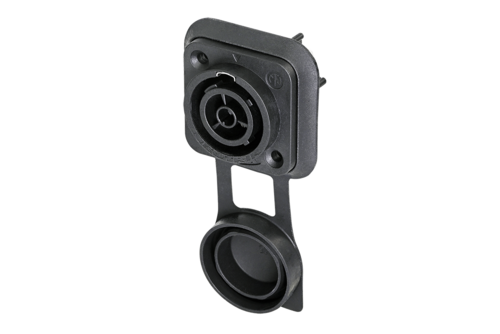

  • IP65, UL50E (NEMA4) Rating in Kombination mit SCNAC-FPX (gesteckt oder mit geschlossener Kappe)
  • UV-beständiges Material
  • Netzsteckvorrichtung unter Last steckbar
  • Einphasiger Kabelstecker für max. 16 A (USA: 20 A)
  • Einfache und zuverlässige Twist-Lock-Verriegelung
  • Äußerst robust und zuverlässig
  • IEC 60320 zertifiziert (VDE, ENEC)
  • UL498-zertifiziert
Downloads
30010398_-_NAC3FPX-TOP
stp - 4.47 MB
20003608_-_NAC3FPX-TOP
pdf - 346.5 KB
20003608_-_NAC3FPX-TOP
dxf - 1.72 MB
BDA 545 V3 - powerCON TRUE1 TOP - NAC3FPX-TOP + NAC3FPX-WOT-TOP
pdf - 1.05 MB
Neutrik TOP Products - NF23 V07 202111
pdf - 5.03 MB
CoC_Chassis_2018-07-03
pdf - 349.32 KB
NAC3FPX_VDE_Certificate
pdf - 159.69 KB
CB-DE1-61586
pdf - 105.92 KB
Certificate_UL_E343813-20110501 (2024-05-08)
pdf - 436.33 KB
Links
UL Certificate (ECBT2.E343813) cUL Certificate (ECBT8.E343813)

Technische Informationen

Produkte
Titel NAC3FPX-TOP
Elektrisch
Kontaktwiderstand ≤ 2 mΩ
Durchschlagfestigkeit 4 kVdc / 2.8 kVac
Isolationswiderstand > 1 GΩ (nach Feuchtetest IEC 68-2-30)
Anzahl elektrischer Kontakte 2 + PE
Nennspannung Europa EN 60320-1: 16 A 250 V AC
Nennspannung USA UL 498: 20 A 250 V AC
Mechanische Daten
Lebensdauer > 5000 Steckzyklen
Leiterquerschnitt 2.5 mm²
12 AWG
Anschluss Flachsteckzungen 6,35 mm
Material
Kontaktbeschichtung 2 µm Ag
Verriegelungselement Stainless steel
Gehäuse Polyamid (PA 6.6)
Kontakte Berylliumkupfer (CuSn0.2)
Umwelt
Entflammbarkeit UL 94 V-0
Schutzart IP65, UL50E (NEMA4) Rating in Kombination mit SCNAC-FPX (gesteckt oder mit geschlossener Kappe)
UL50E (NEMA4) zertifiziert
Temperaturbereich -30°C to +80°C according to IEC 61984
-5°C to +40°C according to IEC 60320-1
Zubehör
NSSC-2

Gefederte Dichtkappe für powerCON TRUE1 TOP female Einbauversionen.

powerCON_SCNAC-03_persp front_RGB_WEB.png
SCNAC-03

SCNAC-03 - Dichtkappe G-Form für powerCON TRUE1 TOP Einbaubuchse NAC3FPX*
