opticalCON QUAD

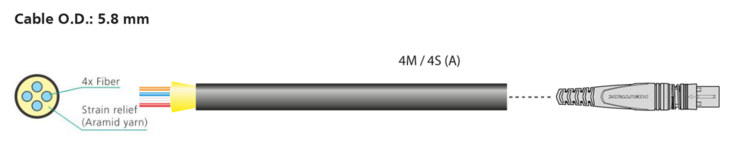

Assembliertes, robustes und leichtes Feldkabel mit vier Kanälen, ausgezeichnete Zugentlastung durch Aramid Yarn, schwarzer PUR Mantel, verfügbar in Single- und Multi-Mode (PC oder APC).

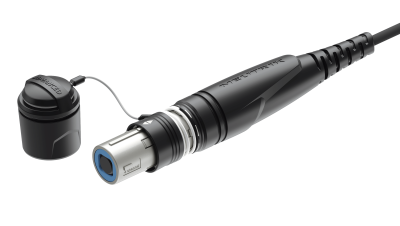

Der opticalCON QUAD Kabelstecker bietet vier optische PC Kanäle, basierend auf herkömmlicher und bewährter LC Verbindungstechnik, geschützt in einem robusten und langlebigen Metallgehäuse. Einzigartig ist die automatisch angetriebene Schutzklappe mit Silikondichtung, die im nicht gesteckten Zustand die LWL vor Staub und Schmutz schützt. Weiters verfügt der opticalCON über die bewährte Push-Pull Verriegelung und eine exzellente Zugentlastung.

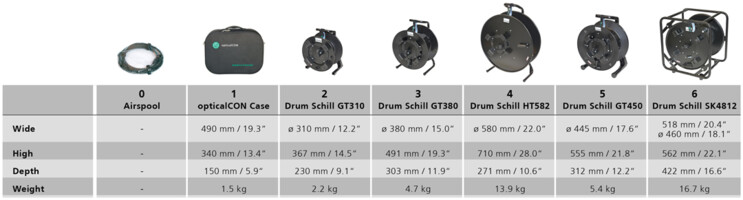

Der Kabelstecker ist vormontiert und ist nicht als Einzelteil erhältlich. Das assemblierte Kabel mit zusätzlicher Schutzkappe wird in einer Vielzahl von Längen angeboten und wird im Koffer, mit Trommel oder lose aufgewickelt geliefert.

Features & Benefits

Robustes 4-Kanal LWL System
opticalCON Multi-Mode Glasfaserkabel bieten laser- und biegungsoptimierte OM3 Fasern
Für Punkt-zu-Punkt Multikanal Routing
Innovative sphärische Klappe garantiert geringe Wartungsarbeit
Staub- und wasserdicht gemäss Schutzklasse IP65 im gesteckten Zustand

Downloads

3D Ansicht NO4_X-A STANDARD

stp - 4.06 MB

BDA 522 V2 - opticalCON QUAD Handling Instruction

pdf - 3.55 MB

opticalcon-quad-technical-paper-v1

pdf - 1.52 MB

opticalcon-availability

pdf - 586.23 KB

reference-projects---opticalcon

pdf - 4.96 MB

NEUTRIK opticalCON Guide – NF05 V30 – 202410

pdf - 43.46 MB

NDS07 - opticalCON QUAD ADVANCED

pdf - 338.66 KB

Technische Informationen

Produkte
Titel	opticalCON QUAD
Geschlecht	male

Mechanische Daten
Kabel Zugentlastung	500 N
Einsteckkraft	< 45 N
Aussteckkraft	< 45 N
Lebensdauer (typ.)	5000 mating cycles
Leiterquerschnitt
Verriegelung	Push-Pull

Material
Knickschutz	Rubber (EPDM)
Spannhülse	Zinc diecast (ZnAl4Cu1)
Einsatz	Polyamide (PA 6, PBT 30 % GR, PBT 50 % GR)
Gehäuse	Zinc diecast (ZnAl4Cu1)
Gehäusebeschichtung	Black chromium
Zugentlastung	Polyacetal (POM) (brass)

Umwelt
Temperaturbereich	-40 °C to +75 °C
Protection class	in mated condition IP65

Optische Daten
Fasertyp	PVC
Einfügedämpfung	< 0.45 dB / connection
Optical wiring	ISO / IEC 11801

Mobile Kabel
Farbe	black, matte
Kerndurchmesser	single mode 9 µm, multi mode 50 µm
Hülsendurchmesser	125 µm
Mantel	PUR
Minimaler Biegeradius	5.8 cm
Anzahl der Fasern	4
Zugentlastung	Aramid yarn
Gewicht	31 kg/km
Overal diameter	5.8 mm
