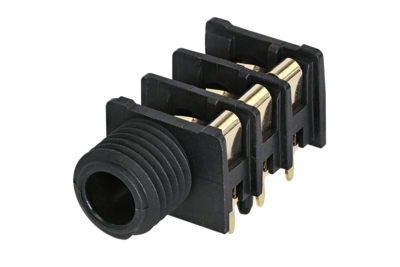

NRJ6HF-AU
6.35 mm Stereo Klinkenbuchse, schaltbar, Vollgewindeschraubanschluss, vergoldete Kontakte
Die Klinkenbuchsen zur horizontalen Leiterplattenmontage bieten eine hohe Montagedichte von 15.88 mm zwischen den Steckerzentren. Montagemutter muss separat bestellt werden.
Features & Benefits
- Hohe Packdichte
- Eine Rückhaltefeder verspricht einen optimalen Halt für den eingesteckten Klinkenstecker und verhindert Verbindungsunterbrüche
- Montagemuttern sind in verschiedenen Varianten verfügbar
Downloads
Technische Informationen
| Produkte | |
|---|---|
| Titel | NRJ6HF-AU |
| Verbindungstyp | Jack |
| Geschlecht | female |
| Elektrisch | |
|---|---|
| Durchgangswiderstand | < 10 mΩ |
| Durchgangswiderstand | < 10 mΩ |
| Durchschlagsfestigkeit | 1 kVdc |
| Isolationswiderstand | ≥ 1 GΩ @ 500 V dc |
| Nennstrom pro Kontakt | 3 A |
| Nennstrom pro Kontakt | 0,50 A @ 50 V (Switch contact) |
| Schaltkontakte | 3 |
| Mechanische Daten | |
|---|---|
| Einsteckkraft | < 30 N |
| Aussteckkraft | > 10 N |
| Lebensdauer | > 10000 mating cycles |
| Frontplattenstärke | < 3 mm |
| Leiterquerschnitt | |
| Anschlussart | Horizontal PCB mount |
| Verriegelung | Retention spring |
| Einbaurichtung | Rear mounting |
| Gehäuseform | 11.2 mm |
| Material | |
|---|---|
| Abdeckkappe/Mutter/Unterlagsscheibe | PA 6.6 15% GR |
| Kontaktbeschichtung | 0.2 µm Au |
| Kontakte | Bronze (CuSn6) |
| Gehäuse | Polyamide (PA 6.6 30 % GR) UL 94 V0 |
| Umwelt | |
|---|---|
| Normenkompatibilität | EIA RS 453, IEC 60603-11 |
| Lötbarkeit | Complies with IEC 60068-2-20 |
| Temperaturbereich | -25 °C to +70 °C |
