neutrik > Produkte > NL2FX

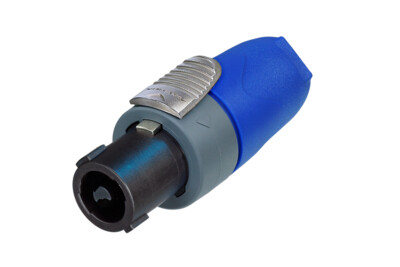

NL2FX

NL2FX

Der Industrie Standard für Lautsprecherverbindungen bietet extrem robuste und verlässliche Kabelsteckverbinder mit einem zuverlässigen Verriegelungssystem. Sie verfügen über solide Kontakte mit Schraubanschlüssen für Litzenkabel die ebenso als Lötanschluss verwendet werden können.

2-polige Kabelbuchse, integrierte Spannzange

Datenblatt Download
Auswahl Themen
Features & Benefits Downloads Technische Informationen Zubehör
Datenblatt Download

Features & Benefits

  • Nennstrom 40 A, 50 A Audiosignal bei 50 % Einschaltdauer
  • Nur 3 Einzelteile und dadurch einfach zu montieren
  • Äusserst robuste glasfaserverstärkte Materialien – langlebig und verlässlich
  • Exaktes, sehr präzises Dreh-Verriegelungssystem "Quick Lock"
  • Einteilige Zugentlastung, Spannzange für 6 bis 10 mm Kabeldurchmesser
  • Verbesserte Bedienung der Verriegelungsklinke
  • Zertifiziert nach IEC61984
  • Passend auch zum 4-poligen speakON Einbaustecker, macht Kontakt mit +1/-1
  • Geeignet für Geräte entsprechend IEC62368-1

Downloads

  • 3D File NL2FX
  • Strichzeichnung NL2FX
  • Strichzeichnung NL2FX
  • Overview speakON Connectors
  • speakON Wiring Suggestion
  • Montageanleitung - NL2FX
  • IEC 61984 CB Certificate
  • Produkt Katalog - speakON Steckverbinder

Links

  • UL Certificate (ECBT2.E135070)

Technische Informationen

Produkte
Titel NL2FX
Verbindungstyp speakON
Geschlecht female
Elektrisch
Durchgangswiderstand < 2 mΩ (after lifetime)
Durchschlagsfestigkeit 4 kVdc (peak)
Isolationswiderstand > 1 GΩ (after dampheat)
Nennstrom pro Kontakt 40 A rms continuous
Nennstrom pro Kontakt 50 A audiosignal, duty cycle 50 %
Nennspannung 250 V ac
Attention speakON is not to be used as an AC mains or power supply connector!
Mechanische Daten
Kabeldurchmesser 6 - 10 mm
Kabel Zugentlastung ≥ 220 N (subject to cable O.D. and material)
Lebensdauer > 5000 mating cycles
Leiterquerschnitt 1.5 - 4 mm²
Leiterquerschnitt 16 - 12 AWG
Anschlussart screw type terminals or soldering
Verriegelung Quick Lock (latch)
Material
Kontaktbeschichtung 4 µm Ag
Kontakte Brass (CuZn39Pb3)
Einsatz Polyamide (PA 66)
Verriegelungselement Zinc diecast (ZnAl4Cu1)
Gehäuse PBTP 20 % GR
Zugentlastung Polyacetal (POM)
Umwelt
Entflammbarkeit UL 94 V-0
Lötbarkeit Complies with IEC 68-2-20
Temperaturbereich -30 °C to +80 °C

Zubehör

NL4MMX
NL4MMX
