neutrik > Produkte > NE8MX6-B

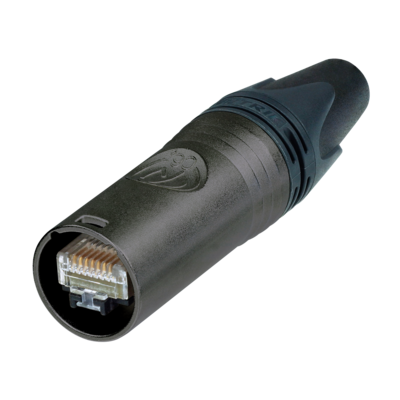

NE8MX6-B

NE8MX6-B

etherCON CAT6A Steckverbinder zur Eigenmontage, für Isolationsdurchmesser > 1.1 mm, schwarzchrom

Das Kabelstecker-Set NE8MX6-B besteht aus einem robusten Kabelsteckergehäuse aus Metall, der bewährten Neutrik Spannzangen-Zugentlastung und einem CAT6A konformen RJ45 Stecker. Der NE8MX6-B ist für Kabel mit einem Durchmesser von 7 bis 9.5 mm und einem Leiterquerschnitt von AWG24/1 - AWG22/1 bei Draht oder AWG24/7 - AWG22/7 bei Litzen geeignet. In Kombination mit den Einbaubuchsen NE8FDX-P6-W oder NE8FDX-Y6-W ist diese Selbstanschluss-Variante wassergeschützt gemäss IP65.

Achtung! Nicht kompatibel mit den CAT6 Einbaubuchsen NE8FDY-C6 und NE8FDY-C6-B.

Bei Isolationsdiameter ≤ 1.1 mm, gehen Sie bitte zu NE8MX6-B-T.

Datenblatt Download
Auswahl Themen
Features & Benefits Downloads Technische Informationen Zubehör
Datenblatt Download

Features & Benefits

  • Robuster CAT6A Steckverbinder
  • Komponenten entsprechen den Vorschriften gemäss ISO/IEC 11801 und TIA/EIA 568-C.2
  • PoE++ konform gemäss 802.3bt Type4
  • IP65 geschützt in Kombination mit NE8FDX-P6-W oder NE8FDX-Y6-W
  • Robustes, millionenfach bewährtes Push-Verriegelungssystem
  • Abwärtskompatibel mit bestehenden etherCON CAT5 Produkten
  • Bewährte Neutrik Spannzangenzugentlastung

Downloads

  • Produkt Katalog - Kapitel Datenstecker
  • Bedienungsanleitung - etherCON CAT6A Cable Connector
  • Test Report - etherCON NE8MX6
  • Technical Paper - etherCON CAT6A
  • Test Report - etherCON NE8FDX-_6-W
  • Neutrik White Paper - Next generation Ethernet - Cat6A
  • Strichzeichnung NE8MX6
  • Strichzeichnung NE8MX6

Technische Informationen

Produkte
Titel NE8MX6-B
Geschlecht male
Elektrisch
Durchschlagsfestigkeit 1 kVdc
Isolationswiderstand > 0.5 GΩ
Nennstrom pro Kontakt 1.5 A
Transmission performance CAT6A, acc. TIA/EIA rating
CAT6A, acc. IEC/ISO/EN rating
Power over Ethernet PoE++ acc. IEEE 802.3bt
Mechanische Daten
Kabeldurchmesser 7.0 - 9.5 mm
Lebensdauer > 1000 mating cycles
Leiterquerschnitt AWG 24/1 - AWG 22/1 (Draht)
AWG 24/7 - AWG 22/7 (Litzen)
Verriegelung Latch lock
Insulation diameter > 1.10 - 1.60 mm
Material
Spannhülse PA / PU
Kontaktbeschichtung Au
Gehäuse Zinc diecast (ZnAl4Cu1)
Gehäusebeschichtung Black
Zugentlastung POM
Umwelt
Schutzklasse IP 65 (in combination with NE8FDX-*6-W)
Temperaturbereich -40 °C to +70 °C

Zubehör

HTXX-14
HTXX-14
HX-CAT6A
HX-CAT6A
XXR
XXR-*
XXCR
XXCR
8MX6
8MX6
