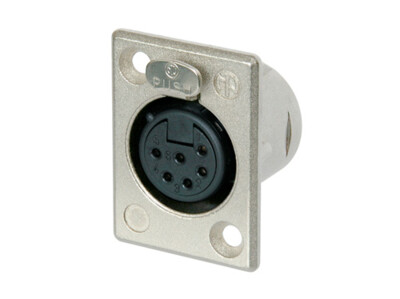

NC6FP-1
6 polige Chassisbuchse, Lötanschlüsse, vernickeltes Gehäuse, Silber beschichtete Kontakte
Traditioneller Metall-Einbaustecker mit grossen Lötanschlüssen für einfaches Anlöten.
Features & Benefits
- Robuste, zuverlässige Metall-Einbaubuchse mit extra grossen Lötpfannen für einfaches Anlöten
- Kompatibel Cannon XLB2*31, XLB2*32
- 6-pol Version auch mit Switchcraft Kontaktanordung erhältlich (NC6FSP-1)
Downloads
Technische Informationen
| Produkte | |
|---|---|
| Titel | NC6FP-1 |
| Verbindungstyp | XLR |
| Geschlecht | female |
| Elektrisch | |
|---|---|
| Kapazität zwischen Kontakten | ≤ 7 pF |
| Durchgangswiderstand | ≤ 5 mΩ |
| Durchschlagsfestigkeit | 1,5 kVdc |
| Isolationswiderstand | > 10 GΩ (initial) |
| Nennstrom pro Kontakt | 7,5 A |
| Nennspannung | < 50 V |
| Mechanische Daten | |
|---|---|
| Einsteckkraft | ≤ 20 N |
| Aussteckkraft | ≤ 20 N |
| Lebensdauer | > 1000 mating cycles |
| Leiterquerschnitt | max. 1.0 mm² |
| Leiterquerschnitt | max. 18 AWG |
| Anschlussart | Solder contacts |
| Verriegelung | Latch lock |
| Einbaurichtung | Front mounting |
| Gehäuseform | P |
| Material | |
|---|---|
| Kontaktbeschichtung | 2 µm Ag over 2 µm Ni |
| Kontakte | Brass (CuZn39Pb3) |
| Einsatz | Polyamide (PA 6.6 30 % GR) |
| Verriegelungselement | Steel Ck67 |
| Verriegelungselement Beschichtung | Nickel |
| Gehäuse | Zinc diecast (ZnAl4Cu1) |
| Gehäusebeschichtung | Nickel |
| Umwelt | |
|---|---|
| Entflammbarkeit | UL 94 HB |
| Normenkompatibilität | IEC 61076-2-103 |
| Schutzklasse | IP 40 |
| Lötbarkeit | Complies with IEC 68-2-20 |
| Temperaturbereich | -30 °C to +80 °C |
