NC5FX-HD
PHASE OUT
direct replacement / successor: NC5FXX-HD
alternative product: NC5FX1-TOP

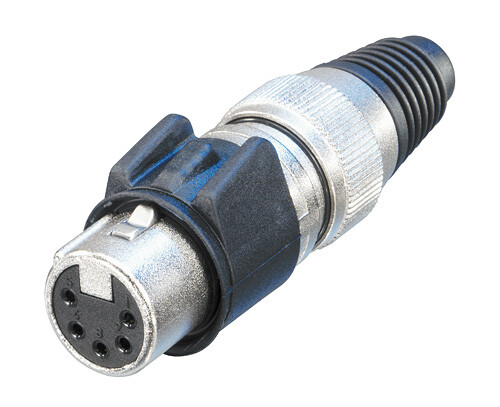

5 polige strapazierfähige Kabelbuchse mit Metallgehäuse, Goldkontakte
Die Kabelsteckverbinder der X-HD Serie für den Ausseneinsatz sind sehr strapazierfähig und spritzwasserdicht nach IP65 im gesteckten Zustand mit einem X-HD Kabelsteckverbinder oder einem MPR-HD Einbaustecker. Vergoldete Kontakte sind Standard.
Features & Benefits
- "Heavy duty" Kabelstecker für den Ausseneinsatz
- Spannhülse aus Metall
- Goldkontakte
- Spritzwasserdicht nach IP65 wird in folgender Kombination:
NC*FX-HD - NC*MPR-HD
NC*FX-HD - NC*MX-HD - Spannzangen Kabelzugentlastung für einen sicheren Halt bei jedem Kabel
- Knickschutz mit Gummiabschluss schützt das Kabel am Steckerende
Downloads
Technische Informationen
| Produkte | |
|---|---|
| Titel | NC5FX-HD |
| Verbindungstyp | XLR |
| Geschlecht | female |
| Elektrisch | |
|---|---|
| Kapazität zwischen Kontakten | ≤ 7 pF |
| Durchgangswiderstand | ≤ 3 mΩ |
| Durchschlagsfestigkeit | 1,5 kVdc |
| Isolationswiderstand | > 10 GΩ (initial) |
| Nennstrom pro Kontakt | 7,5 A |
| Nennspannung | < 50 V |
| Mechanische Daten | |
|---|---|
| Kabeldurchmesser | 3.5 - 8.0 mm |
| Einsteckkraft | ≤ 20 N |
| Aussteckkraft | ≤ 20 N |
| Lebensdauer | > 1000 mating cycles |
| Leiterquerschnitt | max. 1.0 mm² |
| Leiterquerschnitt | max. 18 AWG |
| Anschlussart | Solder contacts |
| Verriegelung | Latch lock |
| Material | |
|---|---|
| Knickschutz | Polyurethan |
| Spannhülse | Stainless steel |
| Kontaktbeschichtung | 0.2 µm Au hard alloy over 2 µm Ni |
| Kontakte | Brass (CuZn39Pb3) |
| Einsatz | Polyamide (PA 6.6 30 % GR) |
| Verriegelungselement | St3K32 (latch) / Ck 67 (spring) |
| Gehäuse | Stainless steel |
| Gehäusebeschichtung | Nickel |
| Zugentlastung | Polyacetal (POM) |
| Umwelt | |
|---|---|
| Zulassungen | UL |
| Entflammbarkeit | UL 94 HB |
| Normenkompatibilität | IEC 61076-2-103 |
| Schutzklasse | IP 65 |
| Lötbarkeit | Complies with IEC 68-2-20 |
| Temperaturbereich | -30 °C to +80 °C |
