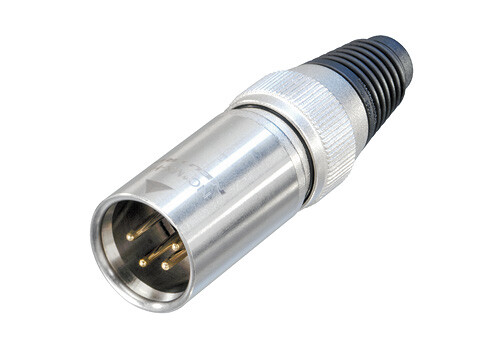

NC4MX-HD

PHASE OUT
direct replacement / successor: NC4MXX-HD-D
alternative product: NC4MX-TOP

4 poliger strapazierfähiger Kabelstecker mit Metallgehäuse aus rostfreiem Stahl, Goldkontakte

Die Kabelsteckverbinder der X-HD Serie für den Ausseneinsatz sind sehr strapazierfähig und spritzwasserdicht nach IP65 im gesteckten Zustand mit einem X-HD Kabelsteckverbinder oder einem MPR-HD Einbaustecker. Vergoldete Kontakte sind Standard.

Features & Benefits

"Heavy duty" Kabelstecker für den Ausseneinsatz
Spannhülse aus Metall
Edelstahlgehäuse mit Gummidichtung
Goldkontakte
Spritzwasserdicht nach IP65 wird in folgender Kombination:
NC*MX-HD - NC*FX-HD
Spannzangen Kabelzugentlastung für einen sicheren Halt bei jedem Kabel
Knickschutz mit Gummiabschluss schützt das Kabel am Steckerende

Downloads

ul-certificate-of-compliance-xlr-xx--rx--dl--dlx-series

pdf - 220 KB

xlr-hd-ip65-ip67

pdf - 1.33 MB

01 NEUTRIK Section XLR Connectors PG DE 202202-V23_opt

pdf - 3.61 MB

Links

UL Certificate (ECBT2.E135070)

Technische Informationen

Produkte
Titel	NC4MX-HD
Verbindungstyp	XLR
Geschlecht	male

Elektrisch
Kapazität zwischen Kontakten	≤ 7 pF
Durchgangswiderstand	≤ 3 mΩ
Durchschlagsfestigkeit	1,5 kVdc
Isolationswiderstand	> 10 GΩ (initial)
Nennstrom pro Kontakt	10 A
Nennspannung	< 50 V

Mechanische Daten
Kabeldurchmesser	3.5 - 8.0 mm
Einsteckkraft	≤ 20 N
Aussteckkraft	≤ 20 N
Lebensdauer	> 1000 mating cycles
Leiterquerschnitt	max. 1.5 mm²
Leiterquerschnitt	max. 16 AWG
Anschlussart	Solder contacts
Verriegelung	Latch lock

Material
Knickschutz	Polyurethan
Spannhülse	Stainless steel
Kontaktbeschichtung	0.2 µm Au hard alloy over 2 µm Ni
Kontakte	Brass (CuZn39Pb3)
Einsatz	Polyamide (PA66)
Verriegelungselement	Stainless steel
Gehäuse	Stainless steel
Gehäusebeschichtung	none
Zugentlastung	Polyacetal (POM)
Sealing jacket	EPDM

Umwelt
Zulassungen	UL
Entflammbarkeit	UL 94 V-0
Normenkompatibilität	IEC 61076-2-103
Schutzklasse	IP 65
Lötbarkeit	Complies with IEC 68-2-20
Temperaturbereich	-30 °C to +80 °C
