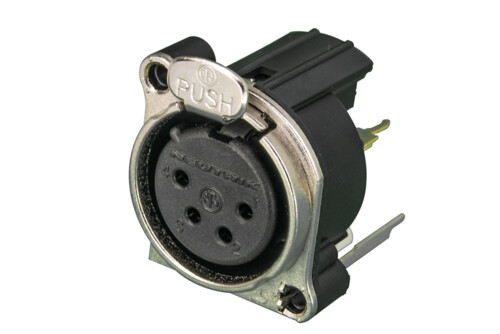

NC4FBV

4 polige Chassisbuchse, Erdung: Separater Massekontakt mit dem Gehäuse des Gegensteckers und Front Panel, vertikale Leiterplattenmontage

Die B Serie ist der A Serie sehr ähnlich. Der Unterschied besteht in einem Metallring an der Frontseite, zur besten Masseverbindung zur Frontplatte. Der Rundum Massekontakt stellt einen Schirm gegen EMI Störungen dar.

Features & Benefits

Kleinster XLR Einbaustecker, höchste Packdichte
Metallring für einen rundum Massekontakt für beste EMI und HF Schirmung
Female Gabelkontakte
Gehäuse Entflammbarkeit UL 94 V-0

Downloads

01 NEUTRIK Section XLR Connectors PG DE 202202-V23_opt

pdf - 3.61 MB

Technische Informationen

Produkte
Titel	NC4FBV
Verbindungstyp	XLR
Geschlecht	female

Elektrisch
Kapazität zwischen Kontakten	≤ 7 pF
Durchgangswiderstand	≤ 6 mΩ
Durchschlagsfestigkeit	1,5 kVdc
Isolationswiderstand	> 10 GΩ (initial)
Nennstrom pro Kontakt	6 A
Nennspannung	< 50 V
Erdungsoptionen	Separate ground contact connected to mating connector shell and front panel, no connection to Pin 1

Mechanische Daten
Einsteckkraft	≤ 20 N
Aussteckkraft	≤ 20 N
Lebensdauer	> 1000 mating cycles
Leiterquerschnitt
Anschlussart	vertical PCB mount
Verriegelung	Latch lock
Einbaurichtung	Rear mounting
Gehäuseform	B
Mounting	A-Screw

Material
Kontakte	Bronze (CuSn6)
Einsatz	Polyamide (PA66)
Verriegelungselement	Steel Ck67
Verriegelungselement Beschichtung	Nickel
Ring	Zinc diecast (ZnAl4Cu1)
Flange	Metal
