neutrik > Produkte > NC3MXX-14-BAG-D
NC3MXX-14-BAG

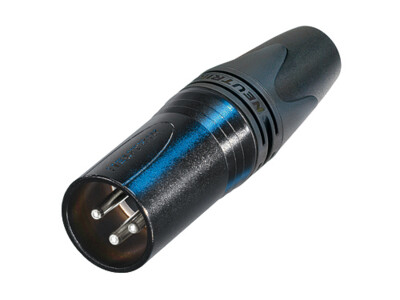

NC3MXX-14-BAG-D

3-poliger Kabelstecker für 8 mm - 10 mm Kabeldurchmesser mit schwarz verchromtem Gehäuse und Silber beschichteten Kontakten.

Spezialversion der XLR Kabelstecker XX Serie für dickere Kabel mit allen Features der XX Serie.

Grossverpackung zu 100 Stück.

Datenblatt Download
Auswahl Themen
Features & Benefits Downloads Technische Informationen Zubehör
Datenblatt Download

Features & Benefits

  • Einzigartiger female Käfigkontakt verringert den Kontaktwiderstand und erhöht die Leitfähigkeit bei geringerem Verschleiss des Gegenkontaktes
  • Female Kontakt mit Lötstopp verhindert, dass Lot in den Steckbereich fliesst
  • Kabelbuchse mit ergonomischer und grösserer Verriegelungsklinke für einfachere Handhabung und Bedienung
  • Zusätzlicher Erdungskontakt für beste Gehäuseverbindung
  • Verbesserte Spannzangenkonstruktion erhöht nochmals die Auszugskraft und vereinfacht die Montage
  • Kabeltülle mit Polyurethan Knickschutz schützt das Kabel am Steckerende gegen Biegestress
  • Farbcodierungs- und Markierungsmöglichkeiten mittels farbigen Ringen und Spannhülsen
  • Schlankes und ergonomisches Design - hochwertig und handlich
  • Robustes, dauerhaftes Metall Druckguss Gehäuse

Downloads

  • Strichzeichnung NC3MXX-14
  • Strichzeichnung NC3MXX-14
  • Montageanleitung - XLR XX-14 Series
  • UL Certificate of Compliance
  • Produkt Katalog - Kapitel XLR

Links

  • UL Certificate (ECBT2.E135070)
  • cUL Certificate (ECBT8.E135070)

Technische Informationen

Produkte
Titel NC3MXX-14-BAG-D
Elektrisch
Kapazität zwischen Kontakten ≤ 4 pF
Durchgangswiderstand ≤ 3 mΩ
Durchschlagsfestigkeit 1,5 kVdc
Isolationswiderstand > 10 GΩ (initial)
Nennstrom pro Kontakt 16 A
Nennspannung < 50 V
Mechanische Daten
Kabeldurchmesser 8 mm - 10 mm
Einsteckkraft ≤ 20 N
Aussteckkraft ≤ 20 N
Lebensdauer > 1000 mating cycles
Leiterquerschnitt max. 2.5 mm²
Leiterquerschnitt max. 14 AWG
Material
Gehäusebeschichtung Black KTL
Umwelt
Flammability UL 94 V-0
Normenkompatibilität IEC 61076-2-103
Temperaturbereich -30 °C to +80 °C

Zubehör

HTXX-14
HTXX-14
XXR
XXR-*
XXCR
XXCR
