NC3MX-HD-B
neutrik / Produkte / NC3MX-HD-B

NC3MX-HD-B

Datenblatt Download

PHASE OUT
direct replacement / successor: NC3MXX-HD-B
alternative product: NC3MX1-TOP

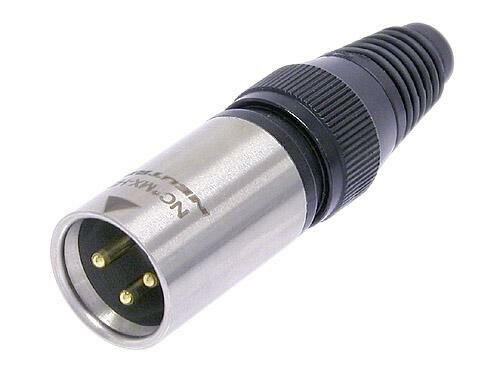

3 poliger strapazierfähiger Kabelstecker mit schwarz-verchromter Spannhülse und Metallgehäuse aus rostfreiem Stahl, Goldkontakte

Die Kabelsteckverbinder der X-HD Serie für den Ausseneinsatz sind sehr strapazierfähig und spritzwasserdicht nach IP65 im gesteckten Zustand mit einem X-HD Kabelsteckverbinder oder einem MPR-HD Einbaustecker. Vergoldete Kontakte sind Standard.

Features & Benefits
  • "Heavy duty" Kabelstecker für den Ausseneinsatz
  • Spannhülse aus Metall
  • Edelstahlgehäuse mit Gummidichtung
  • Goldkontakte
  • Spritzwasserdicht nach IP65 wird in folgender Kombination:
    NC*MX-HD - NC*FX-HD
  • Spannzangen Kabelzugentlastung für einen sicheren Halt bei jedem Kabel
  • Knickschutz mit Gummiabschluss schützt das Kabel am Steckerende
Downloads
nc3mx-hd-2
pdf - 43.07 KB
nc3mx-hd-3
dxf - 1.07 MB
ul-certificate-of-compliance-xlr-xx--rx--dl--dlx-series
pdf - 220 KB
xlr-hd-ip65-ip67
pdf - 1.33 MB
01 NEUTRIK Section XLR Connectors PG DE 202202-V23_opt
pdf - 3.61 MB
Links
UL Certificate (ECBT2.E135070)

Technische Informationen

Produkte
Titel NC3MX-HD-B
Verbindungstyp XLR
Geschlecht male
Elektrisch
Kapazität zwischen Kontakten ≤ 4 pF
Durchgangswiderstand ≤ 3 mΩ
Durchschlagsfestigkeit 1,5 kVdc
Isolationswiderstand > 10 GΩ (initial)
Nennstrom pro Kontakt 16 A
Nennspannung < 50 V
Mechanische Daten
Kabeldurchmesser 3.5 - 8.0 mm
Einsteckkraft ≤ 20 N
Aussteckkraft ≤ 20 N
Lebensdauer > 1000 mating cycles
Leiterquerschnitt max. 2.5 mm²
Leiterquerschnitt max. 14 AWG
Anschlussart Solder contacts
Verriegelung Latch lock
Material
Knickschutz Polyurethan
Spannhülse Stainless steel
Kontaktbeschichtung 0.2 µm Au hard alloy over 2 µm Ni
Kontakte Brass (CuZn39Pb3)
Einsatz Polyamide (PA 6.6 30 % GR)
Verriegelungselement Stainless steel
Gehäuse Stainless steel
Gehäusebeschichtung Black chromium
Zugentlastung Polyacetal (POM)
Sealing jacket EPDM
Umwelt
Zulassungen UL
Entflammbarkeit UL 94 HB
Normenkompatibilität IEC 61076-2-103
Schutzklasse IP 65
Lötbarkeit Complies with IEC 68-2-20
Temperaturbereich -30 °C to +80 °C
