NC3MRP-HD
neutrik / Produkte / NC3MPR-HD

NC3MPR-HD

Datenblatt Download

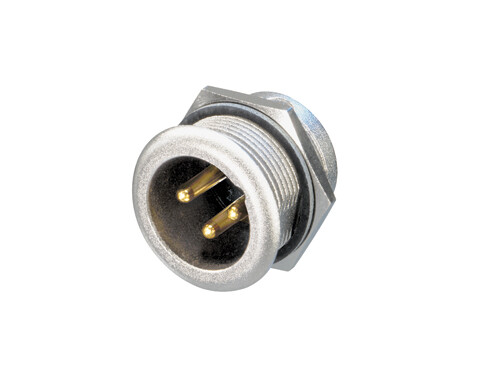

Strapazierfähiger, abgedichteter 3-poliger XLR-Einbaustecker für den Außeneinsatz, wetterfeste Anwendungen.

Achtung! Die Stecker sind nicht für die Verwendung als Eingangsstecker vorgesehen.

Features & Benefits
  • Staub- und Wasserdichtheit:
    - IP67 in Verbindung mit HD-Kabelstecker NC3FXX-HD-D
    - IP65 in Verbindung mit TOP-Kabelstecker NC3FX1-TOP
  • Dichtungsring für wasserdichte Panel Montage
  • Gold beschichtete Kontakte
  • Inklusive Befestigungsschraube
Downloads
nc3mpr-hd
stp - 55.28 KB
st-nc3mpr-hd
pdf - 29.19 KB
01 NEUTRIK Section XLR Connectors PG DE 202202-V23_opt
pdf - 3.61 MB
Certificate_CB_NL-77111
pdf - 149.67 KB

Technische Informationen

Produkte
Titel NC3MPR-HD
Verbindungstyp XLR
Geschlecht male
Hinweis Die Stecker sind nicht für die Verwendung als Eingangssteckverbinder vorgesehen.
Elektrisch
Kapazität zwischen Kontakten ≤ 4 pF
Durchgangswiderstand ≤ 5 mΩ
Durchschlagsfestigkeit 1,5 kVdc
Isolationswiderstand > 10 GΩ (initial)
Nennstrom pro Kontakt 16 A
Nennspannung 50 Vac
Überspannungskategorie I
Mechanische Daten
Einsteckkraft ≤ 20 N
Aussteckkraft ≤ 20 N
Lebensdauer > 1000 mating cycles
Leiterquerschnitt 1.5 – 2.5 mm²
Anschlussart Solder contacts
Verriegelung Latch lock
Einbaurichtung Front mounting
Gehäuseform P
Material
Kontaktbeschichtung 0.2 µm Au over 2 µm Ni
Kontakte Brass (CuZn39Pb3)
Einsatz Polyamide (PA 6.6 30 % GR)
Verriegelungselement Steel Ck67
Dichtung Tesnit®
Gehäuse Brass (CuZn39Pb3)
Gehäusebeschichtung Nickel
Umwelt
Entflammbarkeit UL 94 HB
Normenkompatibilität IEC 61076-2-103
Schutzklasse nach IEC 60529 IP65 - mated with HD cable connector NC3FX-HD*
IP67 - mated with HD cable connector NC3FXX-HD*
Verschmutzungsgrad nach IEC 60664-1 2
Lötbarkeit Complies with IEC 60068-2-20
Temperaturbereich -30 °C to +80 °C
Maximale Betriebstemperatur +40 °C
Zubehör
audio
CAS-DUMMY

Der dummyPLUG Koffer beinhaltet eine Auswahl an dummyPLUGs

audio
NDM

dummyPLUG für XLR Einbaustecker
