neutrik > Produkte > NC3MBH-E

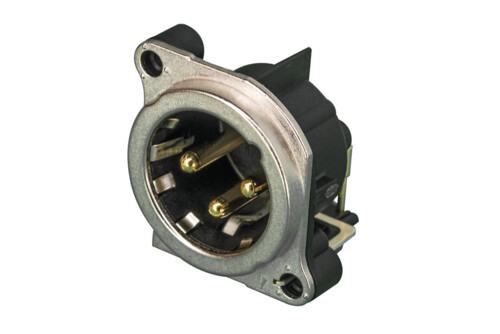

NC3MBH-E

NC3MBH-E

3 poliger Chassisstecker, Erdung: Separater Massekontakt mit dem Gehäuse des Gegensteckers und Front Panel, Stahl Verriegelungselement, horizontale Leiterplattenmontage, zusätzliche Massekontakte

Die B Serie ist der A Serie sehr ähnlich. Der Unterschied besteht in einem Metallring an der Frontseite, zur besten Masseverbindung zur Frontplatte. Der Rundum Massekontakt stellt einen Schirm gegen EMI Störungen dar. UL recognized component.

Datenblatt Download
Auswahl Themen
Features & Benefits Downloads Technische Informationen Zubehör
Datenblatt Download

Features & Benefits

  • Fünf zusätzliche Massekontakte
  • Kleinster XLR Einbaustecker, höchste Packdichte
  • Metallring für einen rundum Massekontakt für beste EMI und HF Schirmung
  • Gehäuse Entflammbarkeit UL94V-0

Downloads

  • Produkt Katalog - Kapitel XLR
  • 3D File NC3MBH
  • Strichzeichnung NC3MBH-E
  • Strichzeichnung NC3MBH-E

Technische Informationen

Produkte
Titel NC3MBH-E
Verbindungstyp XLR
Geschlecht male
Elektrisch
Kapazität zwischen Kontakten ≤ 4 pF
Durchgangswiderstand ≤ 6 mΩ
Durchschlagsfestigkeit 1,5 kVdc
Isolationswiderstand > 10 GΩ (initial)
Nennstrom pro Kontakt 6 A
Nennspannung < 50 V
Erdungsoptionen Separate ground contacts connected to mating connector shell and front panel, no connection to Pin 1
Mechanische Daten
Einsteckkraft ≤ 20 N
Aussteckkraft ≤ 20 N
Lebensdauer > 1000 mating cycles
Leiterquerschnitt
Anschlussart Horizontal PCB mount
Verriegelung Latch lock
Einbaurichtung Rear mounting
Gehäuseform B
Mounting B-Screw
Material
Kontakte Brass (CuZn35Pb2)
Einsatz Polyamide (PA 6.6 30 % GR)
Verriegelungselement Steel Ck67
Ring Zinc diecast (ZnAl4Cu1)
Flange Black Metal
Umwelt
Zulassungen UL
Entflammbarkeit UL 94 V-0
Normenkompatibilität IEC 61076-2-103
Schutzklasse IP 40
Lötbarkeit Complies with IEC 68-2-20
Temperaturbereich -30 °C to +80 °C

Zubehör

B-SCREW
B-SCREW-1-8
dummyPLUG Case
CAS-DUMMY
NDM
NDM
SCM
