NC3FXX-B-CRYSTAL

NC3FXX-B-CRYSTAL

Datenblatt Download

*** DISCONTINUED ***

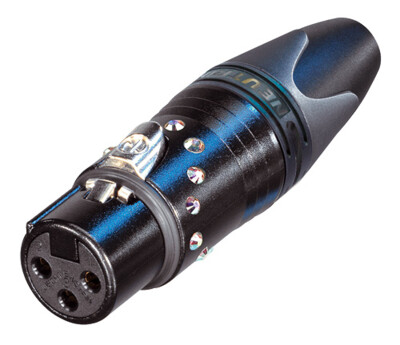

3 polige XLR Kabelbuchse, schwarz-verchromtes Gehäuse mit CRYSTALLIZED^TM- Swarovski Elements, Gold beschichtete Kontakte

Features & Benefits

3 polige XLR XX Serie mit CRYSTALLIZED^TM- Swarovski Elements
Extravagant, edel, wertvoll - ein Eye-Catcher

Downloads

nc3fxx-b-crystal

nc3fxx-b-crystal-1

01 NEUTRIK Section XLR Connectors PG DE 202202-V23_opt

pdf - 317.36 KB

Links

UL Certificate (ECBT2.E135070) cUL Certificate (ECBT8.E135070)

Technische Informationen

Produkte
Titel	NC3FXX-B-CRYSTAL
Verbindungstyp	XLR
Geschlecht	female

Elektrisch
Kapazität zwischen Kontakten	≤ 4 pF
Durchgangswiderstand	≤ 3 mΩ
Durchschlagsfestigkeit	1,5 kVdc
Isolationswiderstand	> 10 GΩ (initial)
Nennstrom pro Kontakt	16 A
Nennspannung	< 50 V

Mechanische Daten
Kabeldurchmesser	3.5 - 8.0 mm
Einsteckkraft	≤ 20 N
Aussteckkraft	≤ 20 N
Lebensdauer	> 1000 mating cycles
Leiterquerschnitt	max. 2.5 mm²
Leiterquerschnitt	max. 14 AWG
Anschlussart	Solder contacts
Verriegelung	Latch lock

Material
Knickschutz	Polyurethan
Kontaktbeschichtung	0.2 µm Au hard alloy over 2 µm Ni
Kontakte	Bronze (CuSn8)
Einsatz	Polyamide (PA66)
Verriegelungselement	Zinc diecast (ZnAl4Cu1) / Ck 67 (spring)
Gehäuse	made with CRYSTALLIZEDTM - Swarovski Elements
Gehäusebeschichtung	Black chromium
Zugentlastung	Polyacetal (POM)

Umwelt
Entflammbarkeit	UL 94 V-0
Normenkompatibilität	IEC 61076-2-103
Schutzklasse	IP 40
Lötbarkeit	Complies with IEC 68-2-20
Temperaturbereich	-30 °C to +80 °C

Zubehör

Farbige Spannhülsen

Schwarze Spannhülse mit transparentem Codierring

Spannhülse mit Spannzange für grosse Kabeldurchmesser (8 mm - 10 mm)

Handwerkzeug zum Anziehen der Spannhülse der XLR XX-Serie, Plug PX-Serie und etherCON CAT6 Serie.

Farbige Markierungsringe. Der Einsatz muss nicht abgelötet werden, um den Ring zu wechseln.

Transparenter Codierring ermöglicht individuelle kundenbezogene Beschriftung, Branding, Kodierung usw.
