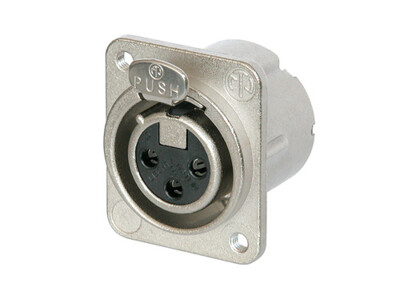

NC3FD-LX-M3

3 polige Chassisbuchse, Lötanschlüsse, vernickeltes Gehäuse, Silber beschichtete Kontakte, M3 Gewinde

Die DLX Serie im kompakten Metallgehäuse mit integriertem Massekontakt, der eine exzellente Schirmung und einen ausgezeichneten Schutz gegen HF Störungen bietet. Eine ideale Paarung entsteht durch die Kombination mit dem EMC XLR Kabelstecker.

Features & Benefits

Metallgehäuse bietet beste Rundumschirmung gegen hochfrequente und elektromagnetische Störungen
Duplex Massekontakt für beste Kontaktintegrität zwischen Einbaubuchse und Kabelstecker
Einzigartiger Käfigkontakt der 3-poligen Kabelbuchse verbessert die Leitfähigkeit und reduziert die Abnützung der Kontakte des Gegensteckers
Female Kontakt mit Lötstop verhindert das Einlaufen in den Steckbereich
Grosse Lötfahnen zur einfachen Montage
Massekontakt kann einfach mit Pin 1 verbunden werden
Installationskompatibilität durch Standard D Gehäuse

Downloads

01 NEUTRIK Section XLR Connectors PG DE 202202-V23_opt

pdf - 3.61 MB

UL Certificate of Compliance 2024

pdf - 308.18 KB

Technische Informationen

Produkte
Titel	NC3FD-LX-M3
Verbindungstyp	XLR
Geschlecht	female

Elektrisch
Kapazität zwischen Kontakten	≤ 4 pF
Durchgangswiderstand	≤ 5 mΩ
Durchschlagsfestigkeit	1,5 kVdc
Isolationswiderstand	> 10 GΩ (initial)
Nennstrom pro Kontakt	16 A
Nennspannung	< 50 V

Mechanische Daten
Einsteckkraft	≤ 20 N
Aussteckkraft	≤ 20 N
Lebensdauer	> 1000 mating cycles
Leiterquerschnitt	max. 2.5 mm²
Leiterquerschnitt	max. 14 AWG
Anschlussart	Solder contacts
Verriegelung	Latch lock
Einbaurichtung	Rear mounting
Gehäuseform	D
Mounting	Mounting holes with M3 threads

Material
Kontaktbeschichtung	2 µm Ag
Kontakte	Bronze (CuSn6)
Einsatz	Polyamide (PA66)
Verriegelungselement	Steel Ck67
Verriegelungselement Beschichtung	Nickel
Gehäuse	Zinc diecast (ZnAl4Cu1)
Gehäusebeschichtung	Nickel
