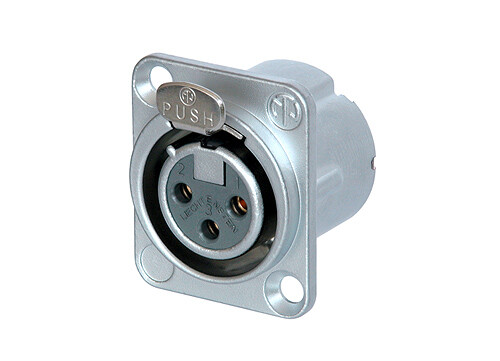

NC3FD-LX-HE
3 polige Chassisbuchse, Lötanschlüsse, Velour-Chrom Gehäuse, gedrehte Gold beschichtete Kontakte
Exklusive Version der Standard DLX Serie. Hochwertige Velour-Chrom-Beschichtung. Isoliermaterial hält extrem hohen Temperaturen stand.
Features & Benefits
- Das Isoliermaterial hält extrem hohen Temperaturen stand
- Entflammbarkeit UL94V-0
- Gedrehte female Kontakte
- Hochwertiges Velour-Chrom beschichtetes Gehäuse
- Metallgehäuse bietet beste Rundumschirmung gegen hochfrequente und elektromagnetische Störungen
- Neuer duplex Massekontakt für beste Kontaktintegrität zwischen Einbaubuchse und Kabelstecker
- Female Kontakt mit Lötstop verhindert das Einlaufen in den Steckbereich
- Grosse Lötfahnen zur einfachen Montage
- Massekontakt kann einfach mit Pin 1 verbunden werden
- Installationskompatibilität durch Standard D Gehäuse
Downloads
Technische Informationen
| Produkte | |
|---|---|
| Titel | NC3FD-LX-HE |
| Verbindungstyp | XLR |
| Geschlecht | female |
| Elektrisch | |
|---|---|
| Kapazität zwischen Kontakten | ≤ 4 pF |
| Durchgangswiderstand | ≤ 5 mΩ |
| Durchschlagsfestigkeit | 1,5 kVdc |
| Isolationswiderstand | > 10 GΩ (initial) |
| Nennstrom pro Kontakt | 16 A |
| Nennspannung | < 50 V |
| Mechanische Daten | |
|---|---|
| Einsteckkraft | ≤ 20 N |
| Aussteckkraft | ≤ 20 N |
| Lebensdauer | > 1000 mating cycles |
| Leiterquerschnitt | max. 2.5 mm² |
| Leiterquerschnitt | max. 14 AWG |
| Anschlussart | Solder contacts |
| Verriegelung | Latch lock |
| Gehäuseform | D |
| Material | |
|---|---|
| Kontaktbeschichtung | 2 µm Au over 2 µm Ni |
| Kontakte | Bronze (CuSn6) |
| Einsatz | Polyphenylene Sulfide (PPS 40% GR) |
| Verriegelungselement | Steel Ck67 |
| Verriegelungselement Beschichtung | Nickel |
| Gehäuse | Zinc diecast (ZnAl4Cu1) |
| Gehäusebeschichtung | Velour Chromium |
| Contacts | Brass (CuZn35Pb2) |
| Umwelt | |
|---|---|
| Entflammbarkeit | UL 94 V-0 |
| Normenkompatibilität | IEC 61076-2-103 |
| Schutzklasse | IP 40 |
| Lötbarkeit | Complies with IEC 68-2-20 |
| Temperaturbereich | -30 °C to +80 °C |
