NC3FBV2-SW
neutrik / Produkte / NC3FBV2-SW

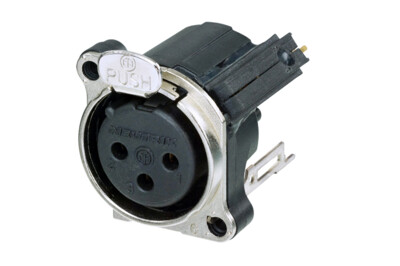

NC3FBV2-SW

Datenblatt Download

3 polige Chassisbuchse, integrierter Switch-Schalter, Erdung: separater Erdungskontakt mit dem Gehäuse des Gegensteckers und Front Panel, vertikale Leiterplattenmontage

Der Switch wird beim Einstecken eines XLR Steckers aktiviert und bietet die Möglichkeit die gesteckte Verbindung anzuzeigen, zu überwachen und zu kontrollieren. Der Switch enthält einen normal open und normal closed Kontakt.

Die B Serie ist der A Serie sehr ähnlich. Der Unterschied besteht in einem Metallring an der Frontseite, zur besten Masseverbindung zur Frontplatte. Der Rundum Massekontakt stellt einen Schirm gegen EMI Störungen dar. UL recognized component.

Features & Benefits
  • Metallring an der Frontseite als Rundum Schirmung gegen EMI und HF Störungen
  • Female Gabelkontakt
  • Mit Wechselschalter ausgestattet
  • Normally open, normally closed (NO - NC) Kontakt
  • Switch wird beim Einstecken eines XLR Steckers aktiviert
Downloads
st-nc3fbv2-sw
dxf - 2.56 MB
st-nc3fbv2-sw
pdf - 273.66 KB
d-nc3fbv2-sw
stp - 102.36 KB
01 NEUTRIK Section XLR Connectors PG DE 202202-V23_opt
pdf - 3.61 MB

Technische Informationen

Produkte
Titel NC3FBV2-SW
Verbindungstyp XLR
Geschlecht female
Elektrisch
Kapazität zwischen Kontakten ≤ 4 pF
Durchgangswiderstand ≤ 6 mΩ
Durchschlagsfestigkeit 1.5 kVdc
Isolationswiderstand > 10 GΩ
Nennstrom pro Kontakt 6 A
Nennspannung < 50 V
Erdungsoptionen Separate ground contact connected to mating connector shell and front panel, no connection to Pin 1
Mechanische Daten
Einsteckkraft ≤ 20 N
Aussteckkraft ≤ 20 N
Lebensdauer > 1000 mating cycles
Leiterquerschnitt
Anschlussart vertical PCB mount
Verriegelung Latch lock
Einbaurichtung Rear mounting
Gehäuseform B
Mounting B-Screw
Material
Kontakte Bronze (CuSn6)
Einsatz Polyamide (PA66)
Verriegelungselement Steel Ck67
Verriegelungselement Beschichtung Nickel
Ring Zinc diecast (ZnAl4Cu1)
Flange Metal
Umwelt
Zulassungen UL
Entflammbarkeit UL 94 V-0
Normenkompatibilität IEC 61076-2-103
Schutzklasse IP 40
Lötbarkeit Complies with IEC 68-2-20
Zubehör
audio
A-SCREW-1-8

PLASTITE® Schneidschraube 2,9 x 1,05; 8 mm lang, schwarz, LInsenkopfschraube

audio
ACRF-*

Farbringe für Einbaubuchsen

audio
CAS-DUMMY

Der dummyPLUG Koffer beinhaltet eine Auswahl an dummyPLUGs

audio
NDF

dummyPLUG XLR Einbaubuchsen

audio
SCF

Staubschutzkappen für Einbaubuchsen

audio
SFAV

Gummirahmen für Luftdichte Verbindung zwischen Frontplatte und hinterer vertikaler Leiterplatte, für vertikale A und B Serie
