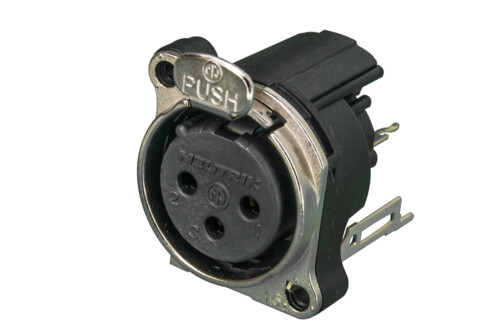

NC3FBV2

3 polige Chassisbuchse, Erdung: separater Erdungskontakt mit dem Gehäuse des Gegensteckers und Front Panel, vertikale Leiterplattenmontage

Die B Serie ist der A Serie sehr ähnlich. Der Unterschied besteht in einem Metallring an der Frontseite, zur besten Masseverbindung zur Frontplatte. Der Rundum Massekontakt stellt einen Schirm gegen EMI Störungen dar. UL recognized component.

Features & Benefits

Kleinster XLR Einbaustecker, höchste Packdichte
Metallring für einen rundum Massekontakt für beste EMI und HF Schirmung
Female Tulpenkontakte
Gehäuse Entflammbarkeit UL94V-0

Downloads

01 NEUTRIK Section XLR Connectors PG DE 202202-V23_opt

pdf - 3.61 MB

Links

UL Certificate (ECBT2.E135070)

Technische Informationen

Produkte
Titel	NC3FBV2
Verbindungstyp	XLR
Geschlecht	female

Elektrisch
Kapazität zwischen Kontakten	≤ 4 pF
Durchgangswiderstand	≤ 6 mΩ
Durchschlagsfestigkeit	1,5 kVdc
Isolationswiderstand	> 10 GΩ (initial)
Nennstrom pro Kontakt	6 A
Nennspannung	< 50 V
Erdungsoptionen	Separate ground contact connected to mating connector shell and front panel, no connection to Pin 1

Mechanische Daten
Einsteckkraft	≤ 20 N
Aussteckkraft	≤ 20 N
Lebensdauer	> 1000 mating cycles
Leiterquerschnitt
Anschlussart	vertical PCB mount
Verriegelung	Latch lock
Einbaurichtung	Rear mounting
Gehäuseform	B
Mounting	B-Screw

Material
Kontakte	Bronze (CuSn6)
Einsatz	Polyamide (PA 6.6 30 % GR)
Verriegelungselement	Steel Ck67
Verriegelungselement Beschichtung	Nickel
Ring	Zinc diecast (ZnAl4Cu1)
Flange	Metal

Umwelt
Zulassungen	UL
Entflammbarkeit	UL 94 V-0
Normenkompatibilität	IEC 61076-2-103
Schutzklasse	IP 40
Lötbarkeit	Complies with IEC 68-2-20
Temperaturbereich	-30 °C to +80 °C
