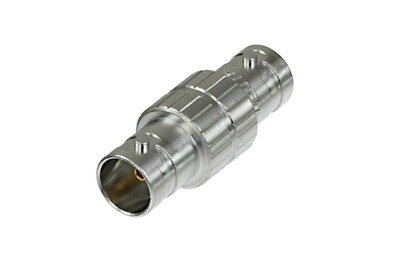

NBB75FA
Der 75 Ω BNC BNC Kuppler (Durchführung) bietet ausgezeichnete Rückflussdämpfungswerte und ist daher bestens für serielle und digitale (HD & UHD) Videosignale geeignet. Der gefräste Messingkörper gewährleistet eine über lange Zeit extrem robuste, nicht abnützende Verbindung.
Features & Benefits
- Goldbeschichteter Käfigkontakt
- Exakte 75 Ω Impedanz, ideal für HD & UHD Signale (geringste Rückflussdämpfung)
Downloads
Technische Informationen
| Produkte | |
|---|---|
| Titel | NBB75FA |
| Verbindungstyp | BNC 75 Ω |
| Geschlecht | female |
| Elektrisch | |
|---|---|
| Signal Type | HD, SDI, Video, AES/EBU, Composit, YUV, RGB, RGBH, RGBHV |
| Durchgangswiderstand | ≤ 3 mΩ (inner) |
| Durchgangswiderstand | ≤ 2 mΩ (outer) |
| Durchschlagsfestigkeit | 1.5 kVdc |
| Isolationswiderstand | > 5 GΩ |
| Nennspannung | <50 V |
| VSWR | ≤1.03/>37 dB up to 1 GHz ≤1.05/>32 dB up to 2 GHz ≤1.08/>28 dB up to 3 Ghz |
| Mechanische Daten | |
|---|---|
| Einsteckkraft | < 25 N |
| Lebensdauer | > 1000 mating cycles |
| Leiterquerschnitt | |
| Verriegelung | Bayonett |
| Material | |
|---|---|
| Kontakte | Brass (CuZn39Pb3) (ground contact) |
| Einsatz | PTFE |
| Gehäuse | Brass (CuZn39Pb3) |
| Umwelt | |
|---|---|
| Temperaturbereich | -30 °C bis +85 °C |
Neuer Käfigkontakt
- Geschlossenes Kontaktdesign - extrem robust
- Vergoldeter Käfigkontakt - beste Schirmung und niedrigster Durchgangswiderstand
