NBB75DFI

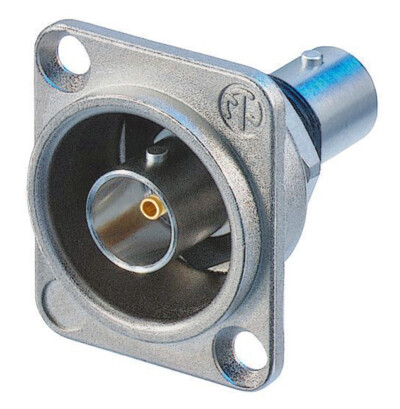

BNC Einbaubuchse im Nickel D-Gehäuse, Durchführung, isoliert

Neutriks 75 Ω BNC Einbaubuchsen bieten ausgezeichnete Rückflussdämpfungswerte und sind daher bestens für serielle und digitale (HD) Videosignale geeignet. Der gefräste Messingkörper gewährleistet eine über lange Zeit extrem robuste, nicht abnützende Verbindung und ist zusätzlich durch die Versenkung im D-Format Gehäuse (Audioindustrie Standard) geschützt.

Features & Benefits

Vergoldeter Käfigkontakt
Exakte 75 Ω Impedanz - ideal für HD Signale (geringste Rückflussdämpfung)
Isolierte Panel Montage (verhindert mögliche Erdungsprobleme und Einflüsse durch andere Verbindungen, die über dasselbe Panel geleitet werden)
Im Standard D-Format Gehäuse versenkt - optimal vor Beschädigung geschützt
Farbliche Kennzeichnung möglich

Downloads

05 Section BNC Connectors PG 202311 DE -V25

pdf - 3.76 MB

Technische Informationen

Produkte
Titel	NBB75DFI
Verbindungstyp	BNC 75 Ω
Geschlecht	female

Elektrisch
Signal Type	HD, SDI, Video, AES/EBU, Composit, YUV, RGB, RGBH, RGBHV
Durchgangswiderstand	≤ 3 mΩ (inner)
Durchgangswiderstand	≤ 2 mΩ (outer)
Durchschlagsfestigkeit	1,5 kVdc
Impedanz	75 Ω
Isolationswiderstand	> 5 GΩ
Nennspannung	<50 V
VSWR	≤1.03/>37 dB up to 1 GHz ≤1.05/>32 dB up to 2 GHz ≤1.08/>28 dB up to 3 Ghz

Mechanische Daten
Einsteckkraft	< 25 N
Lebensdauer	> 1000 mating cycles
Leiterquerschnitt
Verriegelung	Bayonett
Einbaurichtung	Front mounting
Gehäuseform	D

Material
Kontakte	Brass (CuZn39Pb3), 0.2 µm AuCo (Center contact)
Einsatz	PTFE
Gehäuse	Polyacetal (POM) (Insulation Sheell)
Gehäusebeschichtung	Optalloy®
D-Shape housing	Zinc diecast (ZnAl4Cu1) gal Ni plating
