NAO2*-H1W-A
Wetterfester opticalCON DUO Kuppler (Adapter), LC-Duplex für Kabelverlängerungen mit 4 Kupferadern (0.75 mm²).
| Produkt | NAO2M-H1W-A | NAO2S-H1W-A | NAO2SA-H1W-A |
| Fiber Mode | Multi-Mode PC | Single-Mode PC | Single-Mode APC |

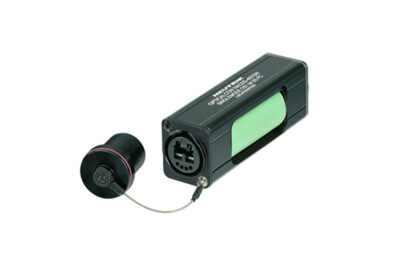

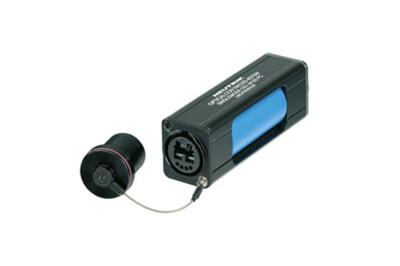

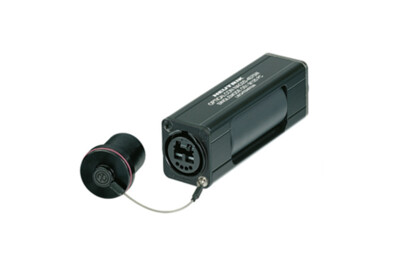

| Farbkennzeichnung | Schwarz | Blau | Grün |
Downloads
Technische Informationen
| Produkte | |
|---|---|
| Titel | NAO2*-H1W-A |
| Verbindungstyp | Adapter |
| Geschlecht | female |
| Elektrisch | |
|---|---|
| Durchgangswiderstand | < 7 mΩ |
| Durchschlagsfestigkeit | 1,5 kVdc |
| Isolationswiderstand | > 2 GΩ (initial) |
| Nennstrom pro Kontakt | 6 - 10 A (Contact 1+4 10 A, Contact 2+3 6 A) |
| Nennspannung | < 50 V (1) |
| Mechanische Daten | |
|---|---|
| Einsteckkraft | < 45 N |
| Aussteckkraft | < 45 N |
| Lebensdauer (typ.) | 1000 mating cycles |
| Leiterquerschnitt | |
| Verriegelung | Push-Pull |
| Material | |
|---|---|
| Kontaktbeschichtung | 0.2 µm Au over 2 µm Ni |
| Kontakte | Bronze (CuSn6) |
| Einsatz | Polyamide (PA 6, PBT 30 % GR, PBT 50 % GR) |
| Gehäuse | AlMgSi 0.5, black plated |
| Split sleeve | ceramics |
| Umwelt | |
|---|---|
| Temperaturbereich | -30 °C to +80 °C |
| Protection class | IP65 |
| Optische Daten | |
|---|---|
| Einfügedämpfung | < 0.4 dB / connection |
| Optischer Verbinder | LC-Duplex |
