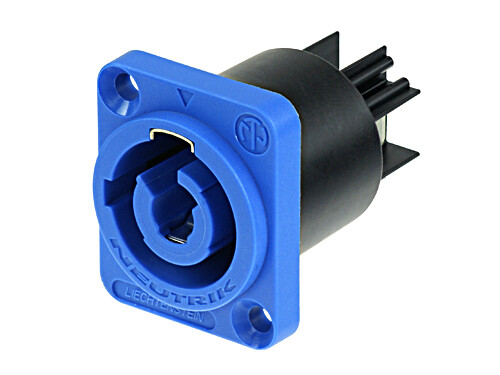

NAC3MPA-1

DISCONTINUED Nachfolger NAC3MPXXA

Einbaustecker, Power-In, 3/16'' Flachsteckzungen, blau

Der powerCON ist ein 3-poliger Netz-Steckverbinder mit Phase, Neutralleiter und voreilendem Erdungskontakt. Er ersetzt Kaltgerätestecker dort, wo eine sehr robuste Lösung mit einer Verriegelung gebraucht wird, um eine sichere Stromverbindung zu garantieren.

Achtung: Der powerCON ist ein Steckverbinder und keine Steckvorrichtung, das heisst der powerCON darf weder unter Last noch unter Spannung ein- und ausgesteckt werden.

Features & Benefits

3-poliger Netz-Steckverbinder mit Phase, Neutralleiter und voreilendem Erdungskontakt
Strombelastbarkeit bis 20 A / 250 V ac
Power-In (blau) und Power-Out (grau) Version mit unterschiedlichem Keying um falsches Einstecken zu verhindern
Schnelles und einfaches Verriegelungssystem
Extrem robust und zuverlässig
Ergonomisches Design
Benutzerfreundlicher Verriegelungsriegel für einfache Handhabung
UL, C-UL recognized components
VDE zertifiziert

Downloads

Certificate_VDE_40014741 (2022-02-25)

pdf - 324.23 KB

Neutrik Product Guide - 06 powerCON and Circular Connectors PG DE 202210-V25

pdf - 6.96 MB

BDA 454 V3 - powerCON - NAC3MPA-1 + NAC3MPB-1

pdf - 1.68 MB

Links

UL Certificate (ECBT2.E135070) cUL Certificate (ECBT8.E135070)

Technische Informationen

Produkte
Titel	NAC3MPA-1
Geschlecht	male

Elektrisch
Durchgangswiderstand	≤ 3 mΩ
Durchschlagsfestigkeit	4 kVdc / 2.8 kVac
Isolationswiderstand	> 0.1 GΩ (after damp heat test IEC 68-2-30)
Anzahl elektrischer Kontakte	2 + PE
Nennspannung Europa	EN 61984:20 A 250 V AC
Nennspannung USA	UL 1977:20 A 250 V AC
