NAC3FC-HC
neutrik / Produkte / NAC3FC-HC

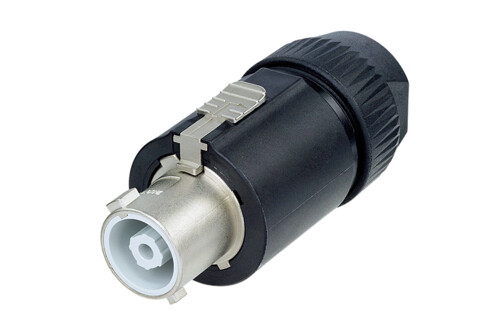

NAC3FC-HC

Datenblatt Download

powerCON 32 A Kabelsteckverbinder

Die 32 A powerCON Serie ist eine extrem robuste und zuverlässige, verriegelnde, einphasige Netzsteckverbindung für hohe Strombelastbarkeit (32 A Nennstrom). Die Serie ist ein nicht standardisiertes 3-poliges Verbindungssystem ohne Schaltleistung für leistungsstarke Verteilungssysteme und versorgt professionelles Audio- und Licht-Equipment sowie Installationen. Die Stecker verfügen über Kontakte für Phase, Neutralleiter und Erde mit einem Nennstrom von 32 A und einer Nennspannung von 250 V.

Features & Benefits
  • 250 V Wechselspannung, 32 A einphasig (für 32°C Umgebungstemperatur)
  • Voreilender Massekontakt
  • Schnelles und einfaches Verriegelungssystem zur Verhinderung von versehentlichem Ausstecken
  • Kabeldurchmesser von 8 - 20 mm
  • Schraubanschlüsse für Kabeladern von 2.5 bis 6.0 mm² (AWG 14 - 10)
  • Exzellentes Kabelhandling und -schutz
  • Extrem robust und zuverlässig
  • VDE, UL, cUL und JET zertifiziert
  • IEC 62368-1 conform bis zu 4000 W
Downloads
30011006_-_NAC3FC-HC
stp - 2.61 MB
Drawing NAC3FC-HC
pdf - 186.8 KB
nac3fc-hc-2
dxf - 1.3 MB
NAC3FC-HC
stp - 3.72 MB
Neutrik Product Guide - 06 powerCON and Circular Connectors PG DE 202210-V25
pdf - 6.96 MB
BDA 178 V4 - powerCON HC - Locking 2P+PE AC appliance coupler
pdf - 4.66 MB
verband-deutscher-elektrotechniker-e-v---association-of-german-electrical-engineers--powercon-32-a
pdf - 1.03 MB
Certificate_UL_UL-CA-20240130 (2024-01-30)
pdf - 290.87 KB
CB Certificate PoweCON 32A
pdf - 502.47 KB
JET certification NAC3FC-HC 32A125V 2021
pdf - 244.51 KB
Links
UL Certificate (ECBT2.E135070) cUL Certificate (ECBT8.E135070)

Technische Informationen

Produkte
Titel NAC3FC-HC
Verbindungstyp powerCON
Geschlecht female
Elektrisch
Durchgangswiderstand ≤ 3 mΩ
Durchschlagsfestigkeit 4 kVdc / 2.8 kVac
Isolationswiderstand > 10 GΩ (initial)
Nennspannung Europa EN 61984: 32 A 250 V AC
Nennspannung USA UL 1977: 32 A 250 V AC
IEC 62386-1 conform bis zu 4000 W rms
Mechanische Daten
Kabeldurchmesser 8 - 20 mm
Lebensdauer > 1000 mating cycles
Leiterquerschnitt 2.5 - 6 mm²
Leiterquerschnitt 14 - 10 AWG
Anschlussart screw terminals
Verriegelung Quick Lock
Material
Kontaktbeschichtung 4 µm Ag
Kontakte Brass (CuZn39Pb3)
Einsatz Polyamide (PA 6.6 25 % GR)
Verriegelungselement Zinc diecast (ZnAl4Cu1)
Gehäuse Polyamide (PA 6 30 % GR)
Zugentlastung Polyacetal (POM)
Umwelt
Entflammbarkeit UL 94 V-0
Schutzklasse IP 20 (mated)
Sicherheitsanforderungen EN/IEC 61984
Lötbarkeit Complies with IEC 68-2-20
Temperaturbereich -25 °C to +70 °C
