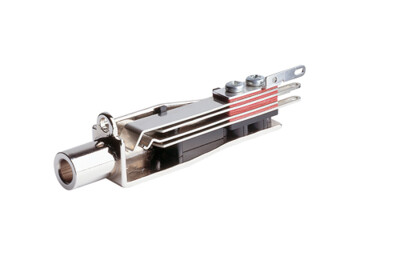

LFJ-501
*** DISCONTINUED ***
Longframe B-Gauge Klinkenbuchse, Standard-Lötfahnen
Features & Benefits
- B-Gauge Klinkenbuchse mit 5 Kontakten (Tip, Ring, Sleeve, Tip Normal, Ring Normal)
- Starker, stabiler, Nickel beschichteter Druckguss Rahmen, der sich beim Einstecken eines Klinkensteckers nicht verformt
- Nickel-Silber Federkontakte
- Palladium beschichtete Schaltkontakte
- Starker, stabiler, Nickel beschichteter Druckguss Rahmen, der sich beim Einstecken eines Klinkensteckers nicht verformt
Technische Informationen
| Produkte | |
|---|---|
| Titel | LFJ-501 |
| Verbindungstyp | Jack |
| Elektrisch | |
|---|---|
| Durchgangswiderstand | < 20 mΩ (spring contact) |
| Durchgangswiderstand | < 15 mΩ (switch contact) |
| Durchschlagsfestigkeit | > 0.5 kVdc |
| Frequenzbereich | DC to > 50 MHz |
| Isolationswiderstand | > 1 GΩ @ 500 V dc |
| Mechanische Daten | |
|---|---|
| Einsteckkraft | < 30 N |
| Aussteckkraft | > 5 N |
| Lebensdauer | > 20000 mating cycles |
| Leiterquerschnitt | |
| Wiring | Solder lug |
| Material | |
|---|---|
| Gehäuse | diecast alloy |
| Contacts | Palladium plated (Switch contacts) |
| Umwelt | |
|---|---|
| Normenkompatibilität | MIL-J-641/3 |
| Temperaturbereich | -30 °C to +80 °C |
