DIE-R-BNC-PS

Datenblatt Download

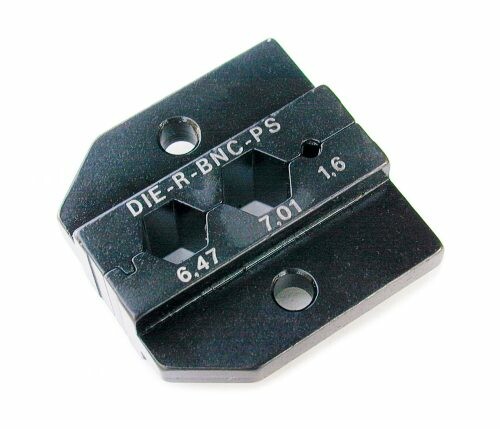

Crimpeinsatz zu HX-R-BNC

Pin-Crimpung 1.6 mm
Schirm und Mantel: HEX crimp 6.47 mm (A), 7.01 mm (B)

Downloads
die-r-bnc-ps-2
pdf - 31.34 KB
die-r-bnc-ps-3
dxf - 12.29 KB

Technische Informationen

Produkte
Titel DIE-R-BNC-PS
Mechanische Daten
Crimp size 6.47, 7.01 Hex crimp (shield) acc. IEC 60803 (die designation E, F)
Crimp size (pin) 1,6 Square crimp (pin) acc. IEC 60803 (die designation 2)
Leiterquerschnitt
Zubehör
HX-R-BNC

Crimp-Zange Achtung: Passende Crimp-Einsätze sind DIE-R-* und DIE-R-BNC*
