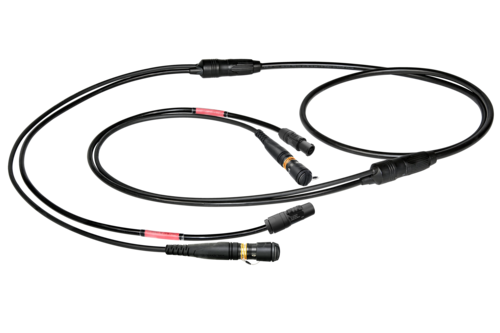

opticalCON POWERSPLIT
Robustes Mehrkanal-Hybridkabel mit Power-Leitungen (240 V AC; 16 A; 2,5mm2) und bis zu 12 Glasfaser-Leitungen. Die optimale Lösung für raue Umgebungen und mobile Anwendungen, bei denen AC-Versorgung und mehrkanalige Glasfaser-Übertragungen notwendig sind. Optimiert für ENG/SNG.
- Mehrkanal-Lösung basierend auf opticalCON und powerCON TRUE1 Steckverbindern
- Die perfekte Lösung für Anwendungen, die eine Vielzahl verkabelten Übertragungskanäle erfordern. Optimiert für mehrkanaliges Punkt-zu-Pun-Routing und ENG/SNG-Anwendungen
- Mit einem Hybrid-Kabel können 7 Standard-Kabel ersetzt werden. Minimiert den Aufwand beim Auf-/Abtrommeln und reduziert Gewicht und Platzbedarf
- Das POWERSPLIT Hybrid-Kable besteht aus Power-Leitungen (240 V AC; 16 A; 2,5mm2) und bis zu 12 Glasfaser-Leitungen
- Ideal für raue Außenbedingungen und mobile Anwendungen durch die robusten Steckverbinder powerCON TRUE1 und opticalCON ADVANCED DUO/QUAD/MTP
- Extrem lange Lebensdauer (bis zu 5.000 Steckzyklen)
- Verriegelbare powerCON- und opticalCON-Steckverbinder gewährleisten eine sichere, kontinuierliche Leistungs- und Daten-Übertragung
- Gesamtlösung mit IP65 in gestecktem Zustand
- Die innovative selbstschließende Schutzklappe bei opticalCON schützt die Glasfasern auch in ungestecktem Zustand vor Verschmutzung und minimiert den Wartungsaufwand.

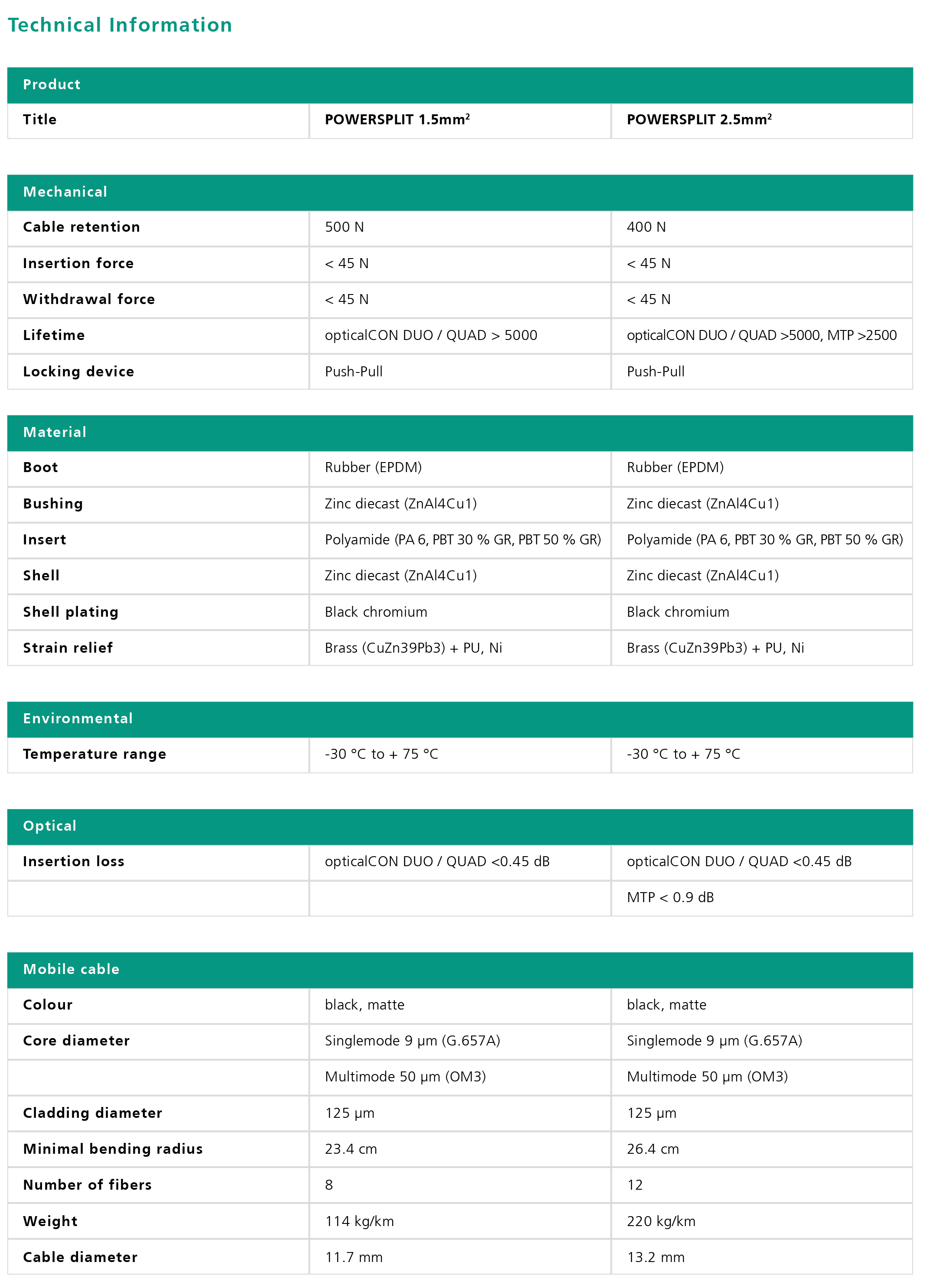

Technische Informationen
| Produkte | |
|---|---|
| Titel | POWERSPLIT 2.5mm² |
| Mechanische Daten | |
|---|---|
| Kabel Zugentlastung | 400 N |
| Einsteckkraft | < 45 N |
| Aussteckkraft | < 45 N |
| Lebensdauer (typ.) | opticalCON DUO/ QUAD >5000, МТР >2500 |
| Verriegelung | Push-Pull |
| Material | |
|---|---|
| Knickschutz | Rubber (EPDM) |
| Spannhülse | Zinc diecast (ZnA|4Cu1) |
| Einsatz | Polyamide (PA 6, PBT 30 % GR, PBT 50 % GR) |
| Gehäuse | Zinc diecast (ZnA|4Cu1) |
| Gehäusebeschichtung | Black chromium |
| Zugentlastung | Brass (CuZn39Pb3) + PU, Ni |
| Umwelt | |
|---|---|
| Temperaturbereich | -30 °C to + 75°C |
| Optische Daten | |
|---|---|
| Einfügedämpfung | opticalCON DUO / QUAD <0.45 dB MTP < 0.9 dB |
| Mobile Kabel | |
|---|---|
| Farbe | black, matte |
| Kerndurchmesser | Singlemode 9 µm (G.657A) Multimode 50 µm (OM3) |
| Hülsendurchmesser | 125 µm |
| Minimaler Biegeradius | 26.4 cm |
| Anzahl der Fasern | 12 |
| Gewicht | 220 kg/km |
| Cable diameter | 13.2 mm |
Die Kabel-Steckverbinder opticalCON DUO/QUAD/MTP enthalten bis zu 12 PC/APC LWL-Kanäle und bieten einen Standard LC-Duplex- bzw. MTP-Stecker in einem robusten und langlebigen Metall Gehäuse. Einzigartig ist die automatisch angetriebene Schutzklappe mit Silikondichtung, die im nicht gesteckten Zustand die LWL vor Staub und Schmutz schützt. Weiters verfügt der opticalCON über die bewährte Push-Pull Verriegelung und eine exzellente Zugentlastung. Der Kabelstecker ist vormontiert und ist nicht als Einzelteil erhältlich. Das assemblierte Kabel mit zusätzlicher Schutzkappe wird in einer Vielzahl von Längen angeboten und wird im Koffer, mit Trommel oder lose aufgewickelt geliefert.
Die powerCON TRUE1 Serie ist eine Steckvorrichtung für Außenanwendungen mit einer Strombelastbarkeit bis 16 A. Achtung: Sie darf unter Last und Spannung ein- und ausgesteckt werden.
Mit powerCON TRUE1 können Kaltgerätestecker ersetzt werden, wenn eine besonders robuste Verbindung mit Verriegelung benötigt wird, um eine sichere Versorgung zu gewährleisten.

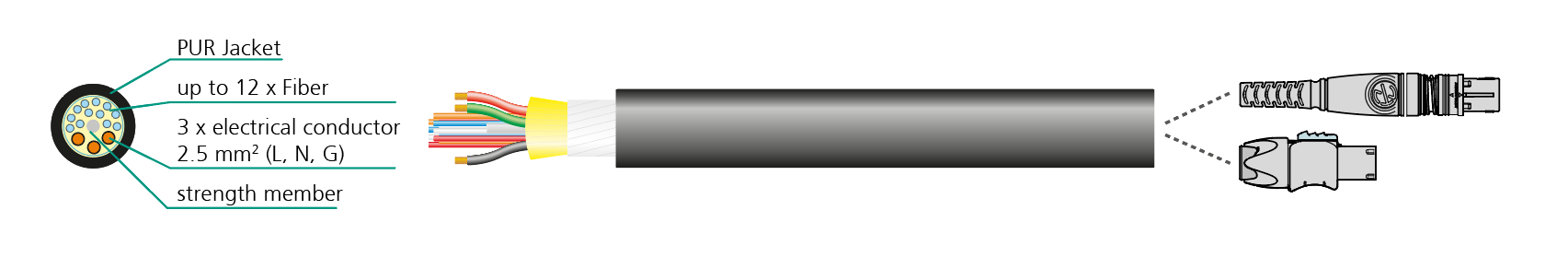

Kabel-Querschnitt 2,5 mm2

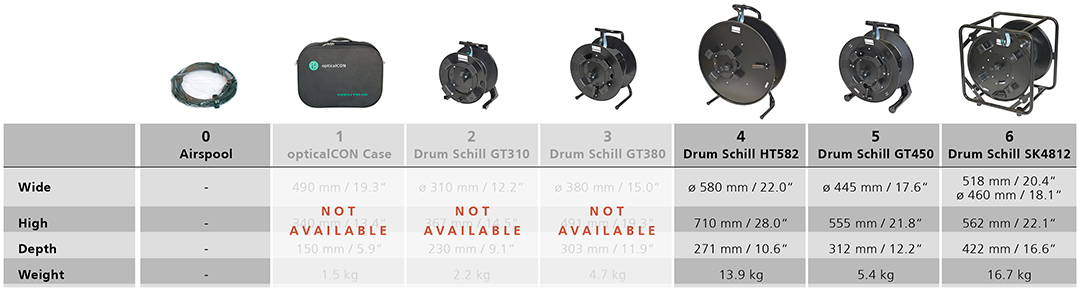

Verpackungsoptionen und max. Kabellängen
opticalCON Features
