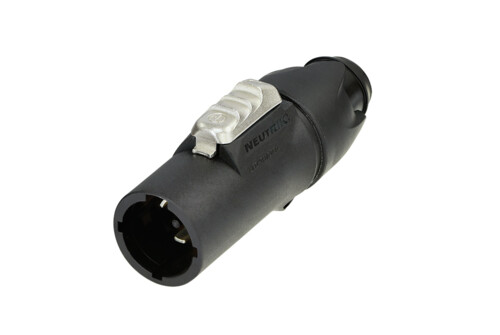

NAC3MX-W-TOP
PHASE OUT
direct replacement / successor: NAC3M-TRUE1-S
Kabelstecker mit Verriegelung und Schraubanschlüssen aus der TRUE1 TOP-Serie.
Die powerCON TRUE1 TOP Serie ist eine Steckvorrichtung mit einer Strombelastbarkeit bis 16 A. Sie darf unter Last und Spannung ein- und ausgesteckt werden.
Mit powerCON TRUE1 TOP können Kaltgerätestecker ersetzt werden, wenn eine besonders robuste Verbindung mit Verriegelung benötigt wird, um eine sichere Versorgung zu gewährleisten.
Features & Benefits
- Speziell abgedichtete Netzsteckvorrichtung für hohe Beanspruchung in rauer Umgebung mit hohen Anforderungen
- UV-beständiges Material
- Netzsteckvorrichtung unter Last steckbar
- Einphasiger Kabelstecker für max. 16 A (USA: 20 A)
- Einfache und zuverlässige Twist-Lock-Verriegelung
- Äußerst robust und zuverlässig
- Einzigartige Neutrik Kabelzugentlastung
- IEC 60320 zertifiziert (VDE, ENEC)
- UL498 certified
Downloads
st-nac3mx-w-top
pdf - 269.55 KB
st-nac3mx-w-top
dxf - 2.52 MB
nac3mx-w-top
stp - 9.53 MB
BDA 542 V5 - powerCON TRUE 1 TOP - NAC3MX-W-TOP
pdf - 5.38 MB
Neutrik TOP Products - NF23 V07 202111
pdf - 5.03 MB
BDA 560 - powerCON TRUE1 TOP SAFETY NOTICE DE
pdf - 2.65 MB
BDA 558 - powerCON TRUE1 TOP Power OUT Connector - Operating Instruction
pdf - 3.42 MB
BDA 556 V3 - powerCON TRUE1 TOP Cable Connector - Operating Instruction
pdf - 4.93 MB
Certificate UL E343813 (2023-01-03)
pdf - 202.49 KB
VDE Certificate ENEC10VDE NAC3MX-W-TOP NAC3MX-W-TOP-L
pdf - 310.92 KB
Technische Informationen
| Produkte | |
|---|---|
| Titel | NAC3MX-W-TOP |
| Elektrisch | |
|---|---|
| Kontaktwiderstand | ≤ 2 mΩ |
| Durchschlagfestigkeit | 4 kVdc / 2.8 kVac |
| Isolationswiderstand | 0,1 GΩ (nach Feuchtetest IEC 68-2-30) |
| Anzahl elektrischer Kontakte | 2 + PE |
| Nennspannung Europa | EN 60320-1: 16 A 250 V AC |
| Nennspannung USA | UL 498: 20 A 250 V AC |
| Mechanische Daten | |
|---|---|
| Kabel-Außendurchmesser | 6 - 12 mm |
| Lebensdauer | > 5000 Steckzyklen |
| Leiterquerschnitt | 1.0 - 2.5 mm² |
| 12 AWG | |
| Material | |
|---|---|
| Kontaktbeschichtung | 2 µm Ag |
| Kontakte | CuNi1Si0.2 |
| Einsatz | Polyamid (PA 6.6 30 % GR) |
| Verriegelungselement | ZuAl4Cu1 |
| Gehäuse | Polyamid (PA 6.6 30 % GR) |
| Zugentlastung | Polyacetal (POM) |
| Umwelt | |
|---|---|
| Entflammbarkeit | UL 94 V-0 |
| Temperaturbereich | -30 °C - +80 °C |
Zubehör
HTAC
Handwerkzeug zum Anziehen der Spannhülse des powerCON TRUE1.
SCM-TRUE1-01
Robuste Schutzkappe (male) mit ergonomischem Design für powerCON TRUE1 TOP Kabelsteckern.
SCNAC-MX
The rubber sealing cover protects the powerCON TRUE1 TOP NAC3MX-W-TOP from dust and water according to protection class IP65.
