NAC3FCB-1
neutrik / Produkte / powerCON® / powerCON Blau / Grau / NAC3FCB-1

NAC3FCB-1

Datenblatt Download

*** DISCONTINUED ***
Direkter Ersatz / Nachfolger: NAC3FXXB-W-S (Kabel 6–12 mm) und NAC3FXXB-W-L (Kabel 10–16 mm)

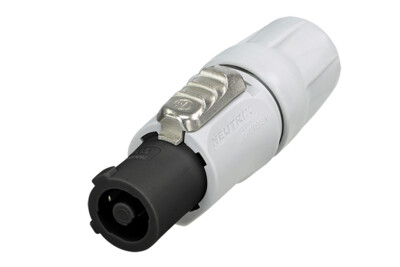

Verriegelbarer Kabel-Steckverbinder, power-out, Schraubklemmen, grau, V-0 EInsatz

Der powerCON ist ein 3-poliger Netz-Steckverbinder mit Phase, Nullleiter und voreilendem Erdungskontakt. Er ersetzt Kaltgerätestecker dort, wo eine sehr robuste Lösung mit einer Verriegelung gebraucht wird, um eine sichere Stromverbindung zu garantieren.

Features & Benefits
  • Power-In (blau) und Power-Out (grau) Version mit unterschiedlichem Keying, um falsches Einstecken zu verhindern
  • ​Schnelles und einfaches Verriegelungssystem
  • Extrem robust und zuverlässig
  • Ergonomisches Design
  • Einzigartige Neutrik Zugentlastung
  • Verbesserter Kabelknickschutz durch Zwei-Komponenten-Tülle
  • UL, cUL recognized components
    VDE zertifiziert
  • UL94 V-0
  • Unter Last steckbar (IEC 61984) zusammen mit Einbauversionen NAC3MPXXB und NAC3MPXXB-WOT
Downloads
Assembly instruction powerCON Cable Connectors
pdf - 4.03 MB
st-nac3fcb-1
pdf - 303.52 KB
st-nac3fcb-1
dxf - 3.12 MB
NAC3FCB-1
stp - 6.58 MB
Intertek Certificate UL-1977 and CANCSA-C22
pdf - 83.36 KB

Technische Informationen

Produkte
Artikelnummer NAC3FCB-1
Gender female
Elektrisch
Kontaktwiderstand ≤ 2 mΩ
Durchschlagsfestigkeit 4 kV DC/2,8 kV AC
Isolationswiderstand > 10 GΩ (initial)
Anzahl elektrischer Kontakte 2 + PE
Nennspannung Europa EN 61984:20 A 250 V AC
Nennspannung USA UL 1977:20 A 250 V AC
Mechanische Daten
Kabelaußendurchmesser 6 – 15 mm (1)
Lebensdauer > 1000 Steckzyklen
Leiterquerschnitt 2,5 mm²
12 AWG
Verriegelung Quick Lock
(1) gem. VDE begrenzt auf 6 – 14 mm
Material
Kontaktbeschichtung Ag
Kontakte Kupferlegierung
Einsatz Polyamid (PA 6.6)
Verriegelungselement Zink Druckguss
Gehäuse Polyamid (PA 6.6)
Zugentlastung Polyacetal
Umwelt
Temperaturbereich –30 bis +80 °C
Entflammbarkeit UL 94 V-0
