NORJ50N3-FX view 2 NORJ50N3-FX NORJ50N3-FX with SCRJ-FX
NORJ50N3-FX view 2
NORJ50N3-FX
NORJ50N3-FX with SCRJ-FX
1/3
neutrik / Produkte / FIBERFOX / FIBERFOX Drehübertrager Rotary Joint / FIBERFOX Drehübertrager Rotary Joint

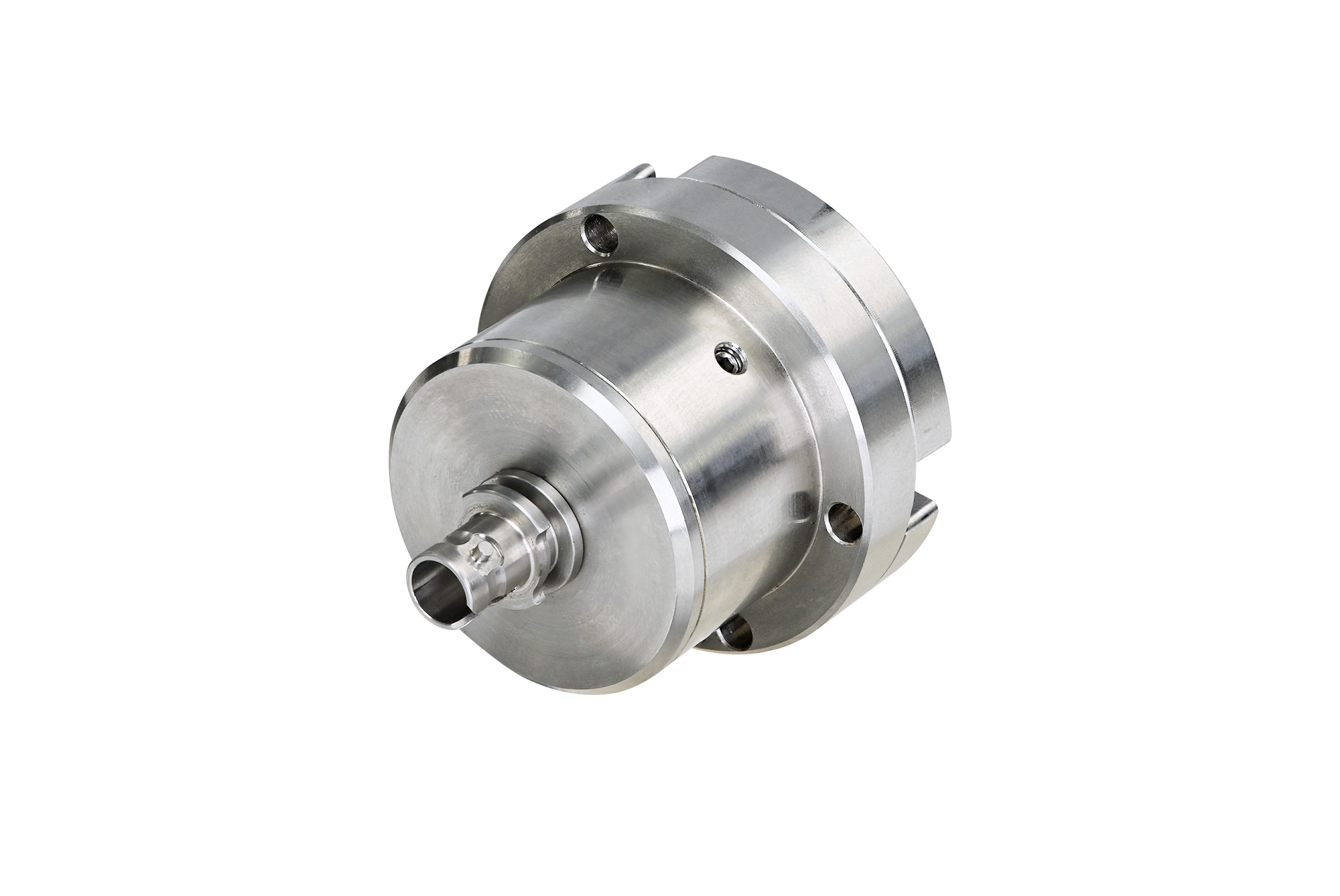

FIBERFOX Drehübertrager Rotary Joint

Datenblatt Download

Die FIBERFOX Rotary Joint ist als optischer Drehübertrager eine Multimode-Lösung mit erweitertem Strahlengang und passt zu optischen Standard-ST-Verbindungen. Er eignet sich für eine Vielzahl industrieller Anwendungen, bei denen Rotation eine Herausforderung darstellt, darunter Robotik, erneuerbare Energien (Windkraftanlagen) und Behörden (Radarstationen). Das innovative Design sorgt für maximale Flexibilität und hohe Datenraten in rotierenden Systemen.

Dank der erweiterten Strahltechnologie und der präzisen optischen Ausrichtung ermöglicht das System eine hohe Rotationsgeschwindigkeit und viele Umdrehungen.

Features & Benefits
  • Rotor durch doppelte Rillenkugellager gelagert
  • Schutzart IP56 - zwei hermetisch staubdichte Kammern, die durch Wellendichtungen abgedichtet werden
  • Extrem lange Lebensdauer mit 500 Millionen Umdrehungen
  • Äußerst servicefreundlich
  • Einfache Integration mit gängigen ST-Patchkabeln
  • Reflektiv beschichtete Optik für Wellenlängen von 850nm bis 1300nm
  • Robustes und kompaktes Design mit Edelstahlteilen
Downloads
NORJ50M3-FX_Drawing_01
pdf - 1.43 MB
NORJ50M3-FX_Drawing_01
octet-stream - 332.57 KB
NEUTRIK - FIBERFOX EXPANDED BEAM CONNECTOR - NF32 V7 202410
pdf - 12.82 MB

Technische Daten

Produkte
Titel FIBERFOX Drehübertrager / Rotary Joint
Produktnr. NORJ50M3-FX
Mechanische Daten
Umdrehungsgeschwindigkeit Max. 5500 u/min
Lebensdauer 500 Mio. Umdrehungen
Aussendurchmesser Ø 42mm
Aussendurchmesser Gehäuse Ø 32mm
Durchmesser Drehelement Ø 25.5mm
Länge Gesamt 60.2mm
Gewicht 230 g
Material
Gehäuse Edelstahl
Hochleistungsfett LGHP 2 (SKF)
Umwelt
Schutzart IP56
Temperaturbereich -40° C bis +75° C
Optische Daten
Einfügedämpfung regulär Typ. 1.0dB / Max. 1.5dB
Einfügedämpfung bei @30 u/min ≤ 1.0dB
Optische Verbindungsart ST
FIBERFOX Drehübertrager Rotary Joint
NORJ50N3-FX
Order codeProduct codeDescription
1028479NORJ50M3-FXFIBERFOX Rotary Joint 50um D42x60 OM3 ST/ST
1028485SCRJ-FXSealing cover for ST Rotary Joint Connector D14x73.50
