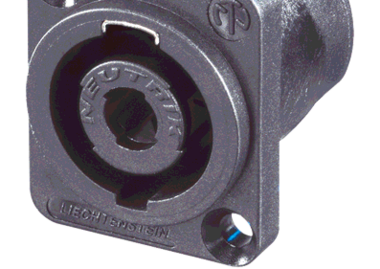

speakON® Einbausteckverbinder
Die speakON Einbausteckverbinder haben sich als Quasi-Standard für Lautsprecher / Verstärker Chassisstecker etabliert. Sie verfügen über ein einzigartiges Verriegelungsystem aus Metall, das die Kontaktierung erst nach vollständiger Verriegelung herstellt. Die speakON Einbausteckverbinder sind robust und vielseitig einsetzbar.Die Chassisstecker sind geeignet für luftdichte Audioanwendungen mit einer Luftdurchlässigkeitsrate von 30 cm3/s bei 10 kPa Differenzdruck, solange nichts anderes vermerkt ist.
Anschlussvarianten
Kein Suffix = Lötanschlüsse oder 4,8 mm Flachsteckzungen
H = horizontale Leiterplattenmontage
V = vertikale Leiterplattenmontage
ST = Schraubanschlüsse
Panelmontage
Von Vorne und Hinten
Befestigung
Standard: Durchgangsloch für M3 Schrauben oder Nieten
M3: Gewinde für M3 Schrauben
Leiterplattenmontage: Selbstschneidende PLASTITE®* Schraube mit trilobularem 2.9x1.06 mm Gewinde (A-Screw)
*PLASTITE® ist eine eingetragene Marke von SFS Unimarket
Für genauere Details zu Farbe, Gehäuseform und Befestigung verweisen wir auf das Flange and Fastening Layout unter "Downloads".
