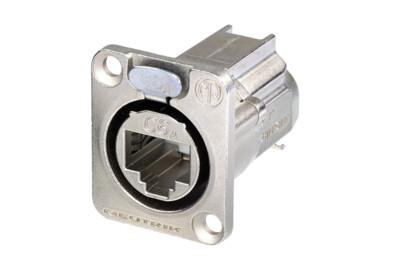

NE8FDX-Y6
D型CAT6A面板连接器，屏蔽，IDC终端，镀镍外壳
注意！请勿与CAT6电缆连接器NE8MC6-MO和NKE6S*连接使用。
特征和性能
- CAT6e / EA 等级符合 TIA/EIA 568C 和 ISO/IEC 11801
- 符合 IEEE 802.3bt 标准的 PoE 3 类 6 级 (60W)
- 可靠的闩式锁定系统
- 可与现有的etherCON CAT5系列产品适配
- 屏蔽系统 – 高防噪，防电磁干扰
下载
技术信息
| Product | |
|---|---|
| 产品 | NE8FDX-Y6 |
| 类别 | 母 |
| Electrical | |
|---|---|
| 绝缘强度 | 1 kVdc |
| 绝缘电阻 | > 0.5 GΩ |
| 单个触点额定电流 | 1.5 A |
| 额定电压 | ≤ 57 V |
| 传输性能 | CAT5e 符合 TIA/EIA 568C 通道规格 EA 等级符合 ISO/IEC 11801 通道规格 |
| 以太网供电 | 符合 IEEE 802.3bt 标准的 PoE 3 类 6 级 (60W) |
| Mechanical | |
|---|---|
| 使用寿命 | > 1000 次插拔 |
| 电线尺寸 | 实心: AWG 26/1 - AWG 22/1 绞线: AWG 26/7 - AWG 22/7 |
| 锁紧装置 | 闩式锁 |
| 安装方向 | 前置安装 |
| 绝缘直径 | 0.85 - 1.6 mm |
| Material | |
|---|---|
| 触点电镀 | Au |
| 外壳 | 锌压铸 (ZnAl4Cu1) |
| 外壳电镀 | Nickel |
| 锁材质镀层 | 镍 |
| Environmental | |
|---|---|
| 可燃性 | UL 94 V-0 EN 45545 R26 |
| 运行温度 | -40 °C to + 70 °C |
| Standard compliance | ISO/IEC 11801-1 Ed. 1.0 (2017-11) IEC 60603-7-3 Ed.2.0 (2010-04) IEC 60512-99-002 Ed.2.0 (2022-01) IEC 60512-9-3 (2011-06) EN 45545-2:2020+A1:2023 (R26, clause 4.2, clause 4.3.2) |
