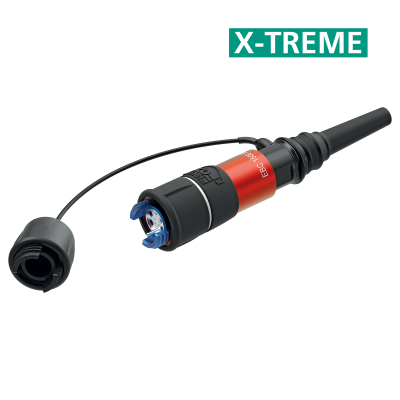

FIBERFOX_NKO4S_FX_blue front_persp front_RGB_WEB 1
1/2
neutrik / / FIBERFOX / FIBERFOX EBC15 (D-size) / FIBERFOX EBC15 电缆连接器 / FIBERFOX X-TREME EBC15 4CH 电缆

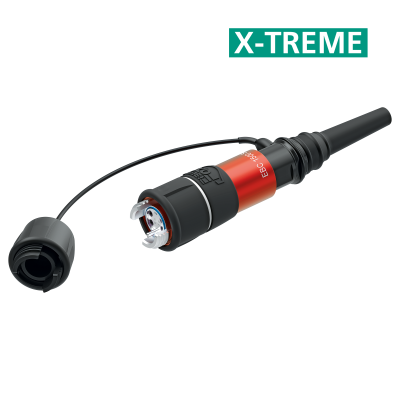

FIBERFOX X-TREME EBC15 4CH 电缆

Download Data Sheet

FIBERFOX X-TREME EBC15 4CH 电缆连接器，双重铠装玻璃护套结构防切割和动物撕咬，聚芳基酰胺线带来出色的保持力，黑色聚氨酯（PUR）护套。因此，该电缆组件非常适合户外应用。它能承受动物和户外环境造成的更大冲击。FIBERFOX X-TREME 适用于各种应用，包括灯光、网络、扩音、视频、广播、国防与政府、铁路和石化。创新的设计确保其能够部署在最恶劣的环境中，在严苛环境下，性能稳定和整体可靠性是至关重要的，创新型的设计保证了在这种环境下的调度能力。连接器符合MIL-DTL-83526 军用规范，并与符合该标准的其他连接器兼容。

得益于扩束技术和精密的光学校准，连接系统对灰尘，泥土，液体和其他污染有着很高的免疫。FIBERFOX 两性耦合消除了对转换器，以及公、母配合的需要。电缆连接器是预装的，不作为一个单独的组件售卖。成品线缆可定制长度，可选用缆车或者空气卷轴包装。

特征和性能
  • X-TREME 电缆保护，适用于严苛的户外应用
  • 防切割和动物撕咬
  • 极其坚固、重负荷，IP68 等级连接器（连接或非连接）
  • 可直接延长线缆，无需耦合器
  • 无磨损连接器， > 10.000 次插拔，无需任何维护
  • 完全符合 MIL-DTL-83526 的规格要求，并与采用该标准的其他连接器兼容
  • 无需特别的清洁和检测工具
下载
3D Model NKOX4M3-FX
STEP - 7.7 MB
Drawing NKOX4M3-FX
pdf - 101.43 KB
Drawing NKOX4M3-FX
vnd.dwg - 270.49 KB
NDS32 - FIBERFOX X-TREME 4CH
pdf - 343.26 KB
Handling Instruction - FIBERFOX
pdf - 1.42 MB
NEUTRIK - FIBERFOX EXPANDED BEAM CONNECTOR - NF32 V7 202410
pdf - 12.82 MB

技术信息

Product
产品 FIBERFOX X-TREME EBC15 4CH
类型 两性
Mechanical
抗张强度 1'800N
压力荷载 50'000N
使用寿命 10000 次插拔
抗撞击性能 4000 bumps 在 40g 加速度
抗振性能 10-500Hz, 0.75 振幅 在10g 加速度
Material
尾套 橡胶 (EPDM)
内芯 钢
外壳 铝
外壳电镀 硬阳极电镀
夹线套 黄铜
Environmental
可然性 UL94 V-0
防护等级 IP68 配合或未配合 (1m，60 min)
符合标准 MIL-DTL-83526
运行温度 -40°C 至 + 70°C
光纤
插入损耗 普通 1.5dB 每连接 / 最大 2.5dB 每连接
光纤连接器 EBC15
光纤接线 ISO / IEC 11801
移动电缆
颜色 黑色，哑光
内径 多模 50µm / 单模 9µm
包层直径 125 µm
电缆护套 PUR
最小弯曲半径 92 mm
光纤数量 4
电缆 芳纶纱
重量 82 kg/km
外径 9.2 mm
外屏蔽 镀膜玻璃纱
配件
NOR-FX*

色码标记环，用于 FIBERFOX 电缆和底座连接器 (NO2M4DW-FX 和 NO4M4DW-FX)

SCNOX-FX

牢固的螺丝型密封盖，用于 FIBERFOX 电缆连接器

SCDP-FX-*

密封垫圈，适配D型底座连接器，6种颜色可选

 FIBERFOX 27610011 o adapters.png
FIBERFOX 转换盒
FIBERFOX_NO4M4DW-FX_persp front_RGB_WEB !.png
FIBERFOX EBC15 4CH briDge

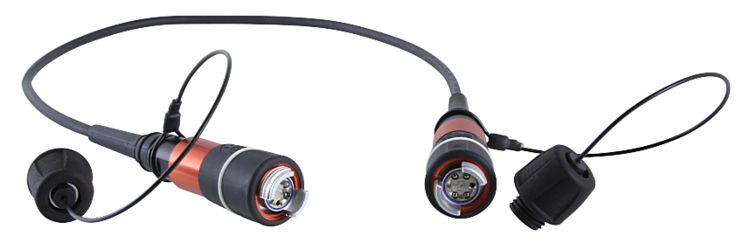

NKO4M3-FX Kabel
FIBERFOX X-TREME EBC15 4CH 订购信息
Multimode Order CodeMultimode
product code		DescriptionSinglemode
order code		Singlemode
product code		Description
1036224NKOX4M3-FX-0-050FF X-TREME EBC15 MM 4CH 50m OM3 airspool1038637NKOX4S-FX-0-050FF X-TREME EBC15 SM 4CH 50m  airspool
1036236NKOX4M3-FX-3-050FF X-TREME EBC15 MM 4CH 50m OM3 CableReel GT3801038638NKOX4S-FX-3-050FF X-TREME EBC15 SM 4CH 50m  CableReel GT380
1036226NKOX4M3-FX-0-100FF X-TREME EBC15 MM 4CH 100m OM3 airspool1038639NKOX4S-FX-0-100FF X-TREME EBC15 SM 4CH 100m  airspool
1036239NKOX4M3-FX-3-100FF X-TREME EBC15 MM 4CH 100m OM3 CableReel GT3801038640NKOX4S-FX-3-100FF X-TREME EBC15 SM 4CH 100m  CableReel GT380
1036229NKOX4M3-FX-0-150FF X-TREME EBC15 MM 4CH 150m OM3 airspool1038641NKOX4S-FX-0-150FF X-TREME EBC15 SM 4CH 150m  airspool
1036241NKOX4M3-FX-5-150FF X-TREME EBC15 MM 4CH 150m OM3 CableReel GT4501038642NKOX4S-FX-5-150FF X-TREME EBC15 SM 4CH 150m  CableReel GT450
1036230NKOX4M3-FX-0-200FF X-TREME EBC15 MM 4CH 200m OM3 airspool1038643NKO4XS-FX-0-200FF X-TREME EBC15 SM 4CH 200m  airspool
1036232NKOX4M3-FX-0-300FF X-TREME EBC15 MM 4CH 300m OM3 airspool1038645NKO4XS-FX-0-300FF X-TREME EBC15 SM 4CH 300m  airspool
1036234NKOX4M3-FX-0-500FF X-TREME EBC15 MM 4CH 500m OM3 airspool1038647NKO4XS-FX-0-500FF X-TREME EBC15 SM 4CH 500m  airspool
1036235NKOX4M3-FX-0-1000FF X-TREME EBC15 MM 4CH 1000m OM3 airspool1038648NKO4XS-FX-0-1000FF X-TREME EBC15 SM 4CH 1000m OM3 airspool
* Customized Cable Solutions with different lengths available upon request.





市场和应用
  • 政府和国防
  • 轨道交通
  • 石油和天然气
  • 视频
  • 专业音频
  • 灯光和网络
