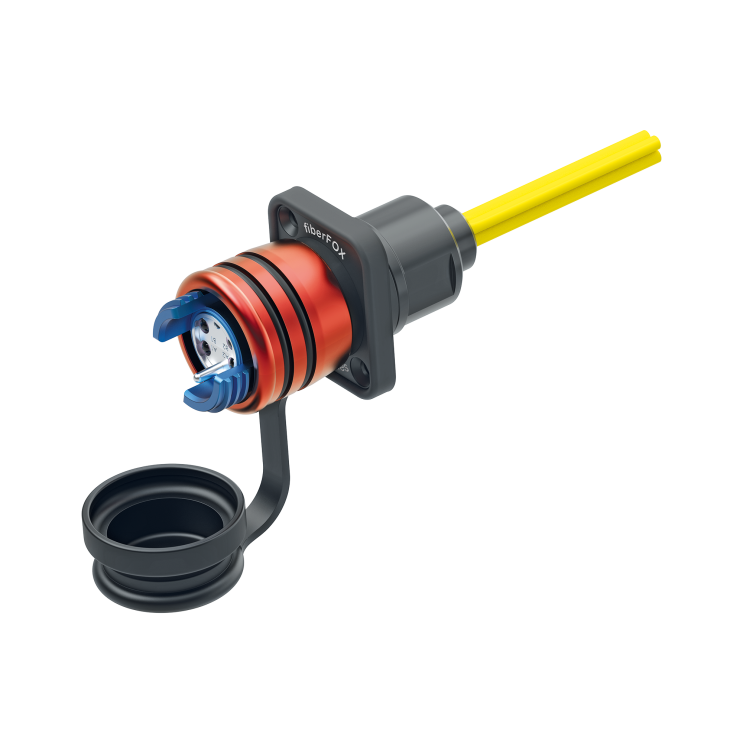

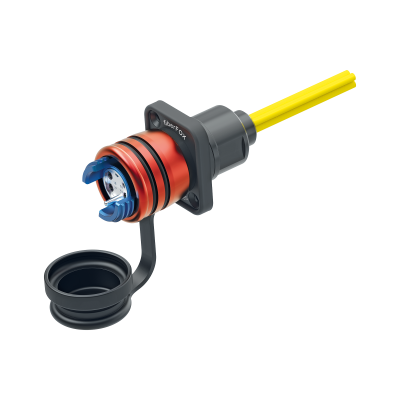

FIBERFOX EBC15 4CH 固定跳线
FIBERFOX EBC15 4CH 固定跳线是一种扩束单模两性底盘连接器，专为各种应用而设计。其 D 尺寸适用于各种工业、国防、政府甚至铁路应用。
创新的设计确保其能够部署在最恶劣的环境中，在严苛环境下，性能稳定和整体可靠性是至关重要的，底座连接器的设计符合 MIL-DTL-83526 军用规范，并与符合该标准的其他连接器兼容。
得益于扩束技术和精确的光学校准，连接系统对灰尘，泥土，液体和其他污染有着很高的免疫。FIBERFOX EBC15 4CH 底座连接器将标准化 LC 跳线转换为扩束解决方案，具有 "直通 "功能。
特征和性能
- 提供单模
- 适配所有安装和线路，无需特殊工具
- 将其他光纤系统整合到 FIBERFOX
- 无需熔接机，安装无需专业知识
- 非常紧凑的防松螺母设计
- 预端接优质 LC 电缆组件
- IP68 防水等级，即使在未使用防护盖的情况下，专为户外应用优化
- 极低的维护成本
下载
技术信息
| Product | |
|---|---|
| 产品 | FIBERFOX EBC15 4CH fixed patch cable |
| 类别 | 两性 |
| Mechanical | |
|---|---|
| 安装方向 | 前置或后置安装 |
| 底座形状 | D |
| 使用寿命 | >10000 次插拔 |
| 锁紧装置 | 螺纹 |
| 自由落体阻力 | 500 从 1.2M 的高度跌落至混凝土 撞阻力 |
| 抗撞击性能 | 4000 bumps 在 40g 加速度 |
| 抗振性能 | 10-500Hz，0.75 振幅 在10g 加速度 |
| Material | |
|---|---|
| 内芯 | 钢 |
| 外壳 | 铝 |
| 外壳电镀 | 硬阳极电镀 |
| 夹线套 | 黄铜 |
| Environmental | |
|---|---|
| 可燃性 | UL 94 V-0 |
| 防护等级 | IP68 配合或未配合 (1m，60 min) |
| 符合标准 | MIL-DTL-83526 |
| 运行温度 | -40°C 至 + 70°C |
| 光纤 | |
|---|---|
| 单模插入损耗 | Typ. 1.0 dB/per connection Max. 2.0 dB/per connection (according with IEC 61300-3-4) Max. 2.5dB/per connection (acc. with IEC 61300-3-34) |
| 单模回波损耗 | 普通 >32 dB（符合 IEC 61300-3-6） |
| 光纤连接器 | EBC |
| 光纤接线 ISO / IEC 11801 | ISO / IEC 11801 |
配件
FIBERFOX EBC15 4CH 订购信息
| 订购号 | 产品型号 | 描述 |
| 1037442 | NO4SDW-FX-LC-0.5 | FF EBC15 底座 4CH SM 0.5m 固装 LC 跳线 |
| 1037444 | NO4SDW-FX-LC-1 | FF EBC15 底座 4CH SM 1m 固装 LC 跳线 |
| 1037446 | NO4SDW-FX-LC-2 | FF EBC15 底座 4CH SM 2m 固装 LC 跳线 |
