RRX5M-Z
5芯公座XLR插座，D型法兰，焊杯，具有IP65等级防护
特征和性能
- D型金属法兰
- 与同系列REAN IP65电缆连接器连接时或盖上密封盖时，符合IP65等级防水保护
- 采用符合UL94 V-0标准的材料
技术信息
| Product | |
|---|---|
| 产品 | RRX5M-Z |
| 连接类型 | XLR |
| 类别 | 公 |
| Electrical | |
|---|---|
| 触点电阻 | ≤ 5 mΩ |
| 绝缘强度 | 1.5 kVdc |
| 绝缘电阻 | > 10 GΩ (初始) |
| 单个触点额定电流 | 7.5 A |
| 额定电压 | < 50 V |
| Mechanical | |
|---|---|
| 插入力 | ≤60 N |
| 拔出力 | ≤60 N |
| 使用寿命 | > 1000 次插拔 |
| 接线 | 焊接触点 |
| 锁紧装置 | 闩式锁 |
| 安装方向 | 前置安装 |
| 底座形状 | D |
| Material | |
|---|---|
| 触点电镀 | 镀锡 (-000 & - 001) / 镀金 (-002) |
| 触点 | 黄铜 |
| 内芯 | 聚酰胺 (UL94-V0) |
| 锁材质 | 锌压铸 |
| 外壳 | 锌压铸 |
| 外壳电镀 | 镀铬 (-000) / 镀黑 (-001 & -002) |
| Environmental | |
|---|---|
| 可燃性 | UL 94-V0 |
| 防护等级 | IP65 (连接或盖上橡胶盖) |
| 符合标准 | IEC 61076-2-103 |
| 可焊性 | 符合 IEC 68-2-20 |
| 运行温度 | -20 °C 至 +70 °C |
订购信息
| 型号 | 描述 | 包装 |

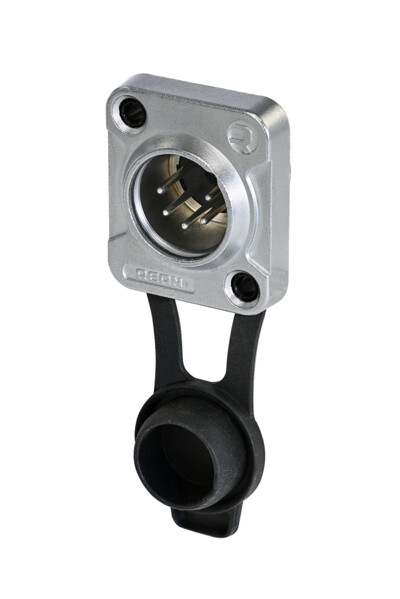

| RRX5M-Z-000-0/1 | 镀铬外壳, 镀锡触点 | 散装 / 塑料袋单独包装 |

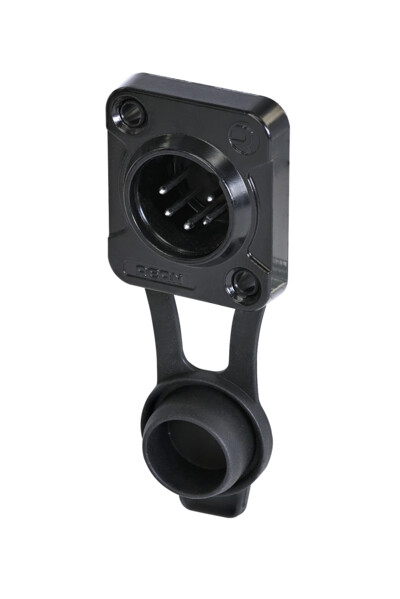

| RRX5M-Z-001-0/1 | 镀黑外壳, 镀锡触点 | 散装 / 塑料袋单独包装 |
| RRX5M-Z-002-0/1 | 镀黑外壳, 镀金触点 | 散装 / 塑料袋单独包装 |
