RRX5F-2-000-0 with open rubber sealing RRX5F-Z-001-0 RRX5F-Z-002-0

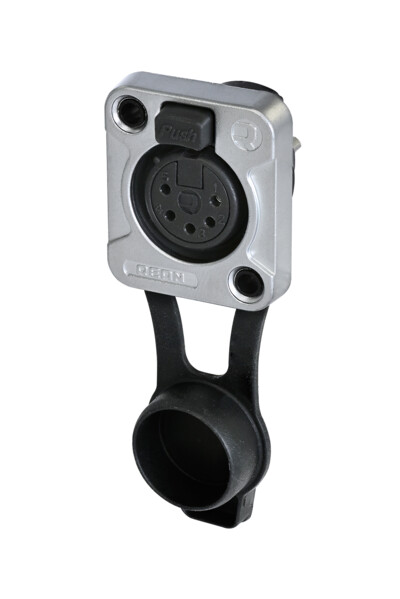

RRX5F-2-000-0 with open rubber sealing

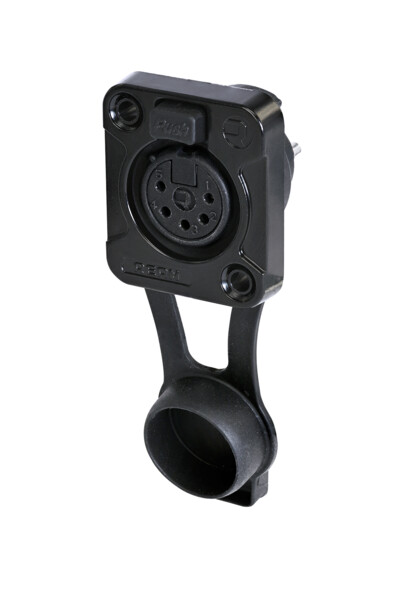

RRX5F-Z-001-0
RRX5F-Z-002-0
1/3
neutrik / / 室内 / XLR 连接器 / Z 系列 / RRX5F-Z

RRX5F-Z

Download Data Sheet

5芯母座XLR插座，D型法兰，焊杯，具有IP65等级防护

特征和性能
  • D型金属外壳
  • 与同系列REAN IP65电缆连接器连接时或盖上密封盖时，符合IP65等级防水保护
  • 独特标准的橡胶帽和垫片设计，提供更可靠的保护功能，易于与设备面板安装
  • 采用符合UL94 V-0标准的材料
下载
RRX5F-Z
pdf - 87.64 KB
3D File RRX5F-Z
STP - 4.57 MB
Assembly Instruction-XLR Chassis Z-series
pdf - 1.61 MB

技术信息

Product
产品 RRX5F-Z
连接类型 XLR
类别 母
Electrical
触点电阻 ≤ 5 mΩ
绝缘强度 1.5 kVdc
绝缘电阻 > 10 GΩ (初始)
单个触点额定电流 7.5 A
额定电压 < 50 V
Mechanical
插入力 ≤60 N
拔出力 ≤60 N
使用寿命 > 1000 次插拔
接线 焊接触点
锁紧装置 闩式锁
安装方向 前置安装
底座形状 D
Material
触点电镀 镀锡 (-000 & - 001) / 镀金 (-002)
触点 黄铜
内芯 聚酰胺 (UL94-V0)
锁材质 CK67 (弹簧)
外壳 锌压铸
外壳电镀 镀铬 (-000) / 镀黑 (-001 & -002)
Environmental
可燃性 UL 94-V0
防护等级 IP65 (连接或盖上橡胶盖)
符合标准 IEC 61076-2-103
可焊性 符合 IEC 68-2-20
运行温度 -20 °C 至 +70 °C
订购信息
型号 描述 包装
RRX5F-Z-000-0/1 镀铬外壳, 镀锡触点 散装 /  塑料袋单独包装
RRX5F-Z-001-0/1 镀黑外壳, 镀锡触点 散装 /  塑料袋单独包装
RRX5F-Z-002-0/1 镀黑外壳, 镀金触点 散装 /  塑料袋单独包装
