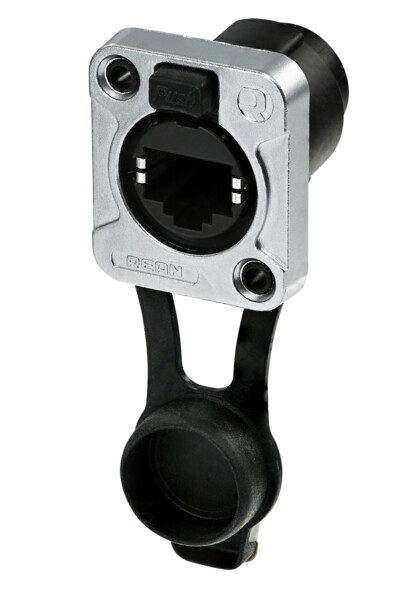

RRE8F-Z-000-0 with open rubber sealing

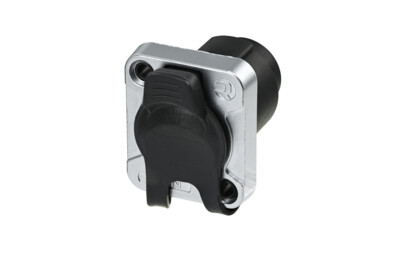

RRE8F-Z-000-0 with closed rubber sealing

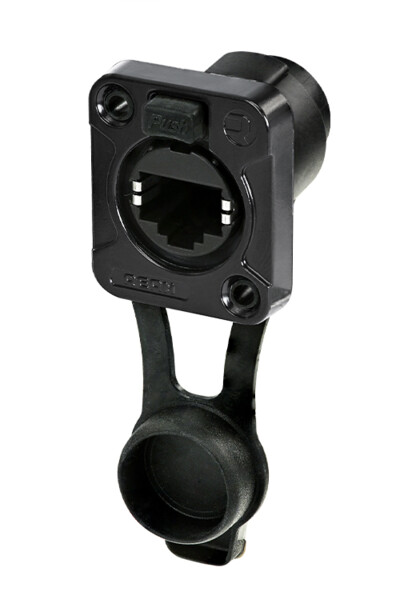

RRE8F-Z-001-0-with-open-rubber-sealing-2

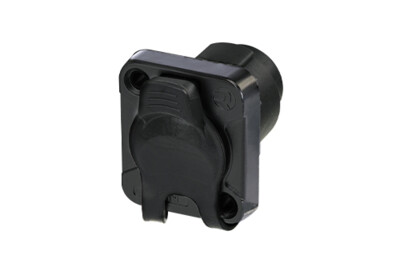

RRE8F-Z-001-0-with-closed-rubber-sealing
1/4
neutrik / / 户外 / RJ45/ 以太网连接器 / Z系列 / RRE8F-Z

RRE8F-Z

Download Data Sheet

RJ45母座插座，D型法兰，镀金触点，IP65等级防护，为设备提供最佳防护，保护设备免于进水

特征和性能
  • D 型金属法兰
  • 与REAN IP65连接器连接或盖上橡胶帽时，达到 IP65 等级户外防护
  • UL94 V-0 等级材料
  • 特有的统一橡胶帽和盖子设计，提供更可靠的功能防护和更简易的设备面板安装
Downloads
RRE8F-Z
pdf - 84.15 KB
3D File RRE8F-Z (1)
stp - 2.32 MB
Assembly Instruction-Data chassis connector Z series
pdf - 1.44 MB

技术信息

Product
产品 RRE8F-Z
连接类型 以太网
类别 母
Electrical
触点电阻 ≤ 100 mΩ
绝缘强度 1 kVdc
频率范围 1 – 100 MHz
绝缘电阻 > 5 GΩ (初始)
单个触点额定电流 1.5 A
额定电压 < 50 V
传输性能 CAT 5E
Mechanical
插入力 ≤60 N
拔出力 ≤60 N
使用寿命 > 1000 次插拔
接线 直通
锁紧装置 闩式锁
安装方向 前置安装
底座形状 见图纸
面板开口 D
Material
触点电镀 镀金
触点 磷铜
内芯 聚酰胺 (UL94-V0)
锁材质 弹簧钢
外壳 锌压铸
外壳电镀 镀铬 (-000) / 镀黑 (-001)
Environmental
可燃性 UL 94-V0
防护等级 IP65 (连接或盖上橡胶盖)
符合标准 TIA/EIA 586B, IEC 11801
运行温度 -20 °C 至 +70 °C
订购信息
型号 描述 包装
RRE8F-Z-000-0/1 镀铬外壳, RJ45 直通 散装 /  塑料袋单独包装
RRE8F-Z-001-0/1 镀黑外壳, RJ45 直通 散装 /  塑料袋单独包装
