opticalCON DUO混合光缆
十分结实的混合光缆，拥有两条多模通道和4 x 0.75mm²铜导体，GFK加强件和聚芳基酰胺线提高了光纤持缆量。耐用的轻混合光缆，仅78kg/km。opticalCON终端优化设计，适于音频及视频的电源应用。
opticalCON DUO电缆连接器坚固耐用的全金属外壳同样适合标准的光纤LC双芯连接器，产品具有弹簧式推拉锁定机制以及使用聚芳基酰胺线保证了出色的光缆保持力，其自动运行的密封盖为光纤连接提供出色的防垢防尘保护。
该光缆连接器是预组装的，并不提供单个部件，不同长度的光缆以及手提包光缆、空气卷盘光缆以及光缆车可供选择。
特征和性能
- 结实耐用并具有防尘保护的光纤连接系统
- 连接状态下的防水等级符合IP65
- 十分结实的混合光缆，拥有两条多模通道和4 x 0.75mm²铜导体
- opticalCON多模光纤电缆提供激光及弯曲优化的OM3光纤
- 适合标准的LC双芯光纤连接器
- 光缆连接器拥有坚固的全金属外壳以及重负荷的光纤持缆量
- 自动运行的硅胶垫片密封盖提供出色的防垢防尘保护
- 可靠的推拉锁定机制
- 容易清洁，无需工具
- 手提包光缆、空气卷盘光缆以及光缆车可供选择
- 可与opticalCON DUO机箱NO2-4FDW-A/NO2-4FDW-1-A锁定
- 该产品的设计和用途仅与NEUTRIK品牌连接器结合使用
下载
Strichzeichnung NKO2_-A
pdf - 368.92 KB
Strichzeichnung NKO2_-A
dxf - 8.42 MB
BDA 520 V2 - opticalCON DUO Handling Instruction
pdf - 3.7 MB
opticalcon-duo-technical-paper-v4
pdf - 2.31 MB
NDS04 - opticalCON DUO ADVANCED HYBRID
pdf - 349.12 KB
opticalcon-availability
pdf - 586.23 KB
reference-projects---opticalcon
pdf - 4.96 MB
NEUTRIK opticalCON Guide – NF05 V32 – 202506
pdf - 51.19 MB
CB Test Certificate SE-103019M1
pdf - 143.2 KB
技术信息
| Product | |
|---|---|
| 产品 | opticalCON DUO混合 |
| 类别 | 公 |
| Electrical | |
|---|---|
| 接触电阻 | < 7 mΩ |
| 绝缘强度 | 1,5 kVdc |
| 绝缘电阻 | > 10 GΩ (初始) |
| 单个触点额定电流 | 3 A |
| 额定电压 | 50V AC / 50Hz |
| 50V DC | |
| 当在预定的连接频率之外操作时，电子和电气设备必须相互调谐，包括传输路径。在这种情况下，Neutrik集团不承担任何责任 | |
| Mechanical | |
|---|---|
| 光缆保持力 | 500 N |
| 插入力 | < 45 N |
| 拔出力 | < 45 N |
| 使用寿命 普遍 | 5000 次插拔 |
| 电线尺寸 | 4 x 18 AWG |
| 锁紧装置 | 推拉式 |
| Material | |
|---|---|
| 尾套 | 橡胶(EPDM) |
| 套管 | 锌压铸 (ZnAl4Cu1) |
| 触点 | 黄铜 (CuZn39Pb3) |
| 内芯 | 聚酰胺 (PA 6, PBT 30 % GR, PBT 50 % GR) |
| 外壳 | 锌压铸 (ZnAl4Cu1) |
| 外壳电镀 | 黑铬 |
| 夹线套 | 聚缩醛(POM) (黄铜) |
| Environmental | |
|---|---|
| 运行温度 | 操作温度-40 °C至+75 °C，相对湿度93% |
| 可燃性 | UL 94 V-0 |
| Protection class | in mated condition IP65 |
| 认证根据 | IEC 61984 :2008 |
| UL 1977 :2016 | |
| CSA C22.2 No 182.3 :2016 | |
| Optical | |
|---|---|
| 插入损耗 | < 0.4 dB / 连接 (PC) |
| 光缆连接器 | LC-双芯 |
| 光缆接线 | ISO / IEC 11801 |
| 移动光缆 | |
|---|---|
| 颜色 | 黑色, 哑光 |
| 内径 | 50 µm |
| 包层直径 | 125 µm |
| 外护套 | PUR |
| 最小弯曲半径 | 8.9 cm |
| 光纤数量 | 2 |
| 光缆保持 | 聚芳基酰胺线 |
| 加强件 | GFK |
| 重量 | 78 kg/km |
| 总直径 | 8.9 mm |
配件
CAS-FOCD-ADV
光纤清洁工具箱
audio
CAS-FOMD
光纤测试工具箱
opticalCON Field Assembly Kit
基于预组装Corning UniCam LC连接器的Neutrik opticalCON现场安装包。
audio
NAO2*-H1W-A
防水的opticalCON DUO耦合器，LC双芯，4根铜导体(0.75 mm²)。
NOR-*
用于opticalCON光缆和底座连接器的彩色环（SCNO-FDW-A）
SCNO*X-A
opticalCON光缆连接器橡胶涂层防污染保护盖，包含前端外壳。
audio
NAO2*-SFP-LC
opticalCON收发适配器，连接有1个opticalCON底座(NO2-4FDW*)和1个LC SFP收发器的。
FOPS-SINGLE
拉动光缆时，牵引护套简化操作
FOPS-SPLIT
拉动光缆时，牵引护套简化操作
FOCD-STD
SCNO*X-A-NC
消音的opticalCON光缆连接器橡胶涂层防污染保护盖，包含前端外壳。

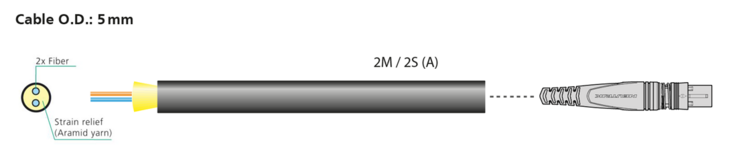

光缆截面
包装选择和最大光缆长度
